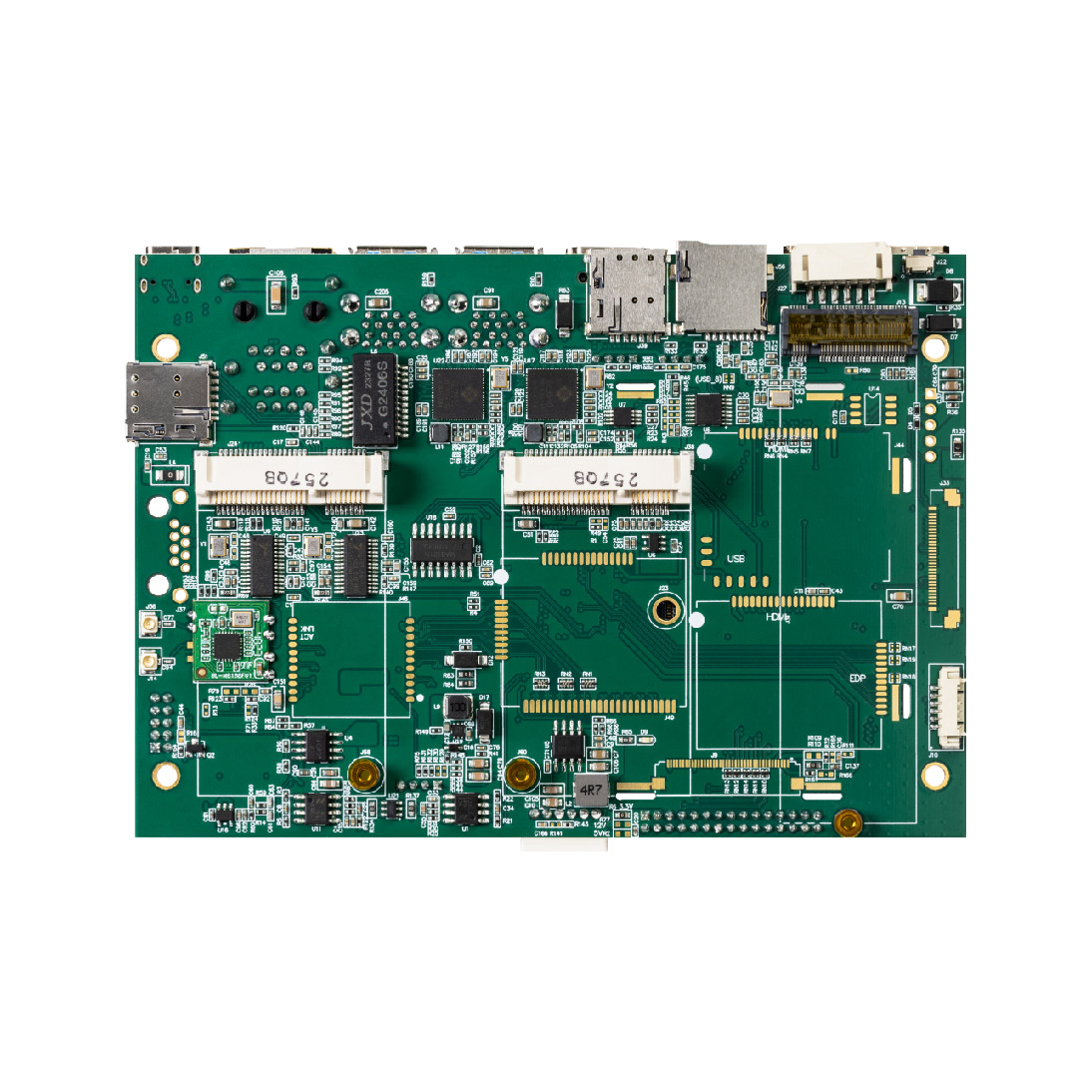

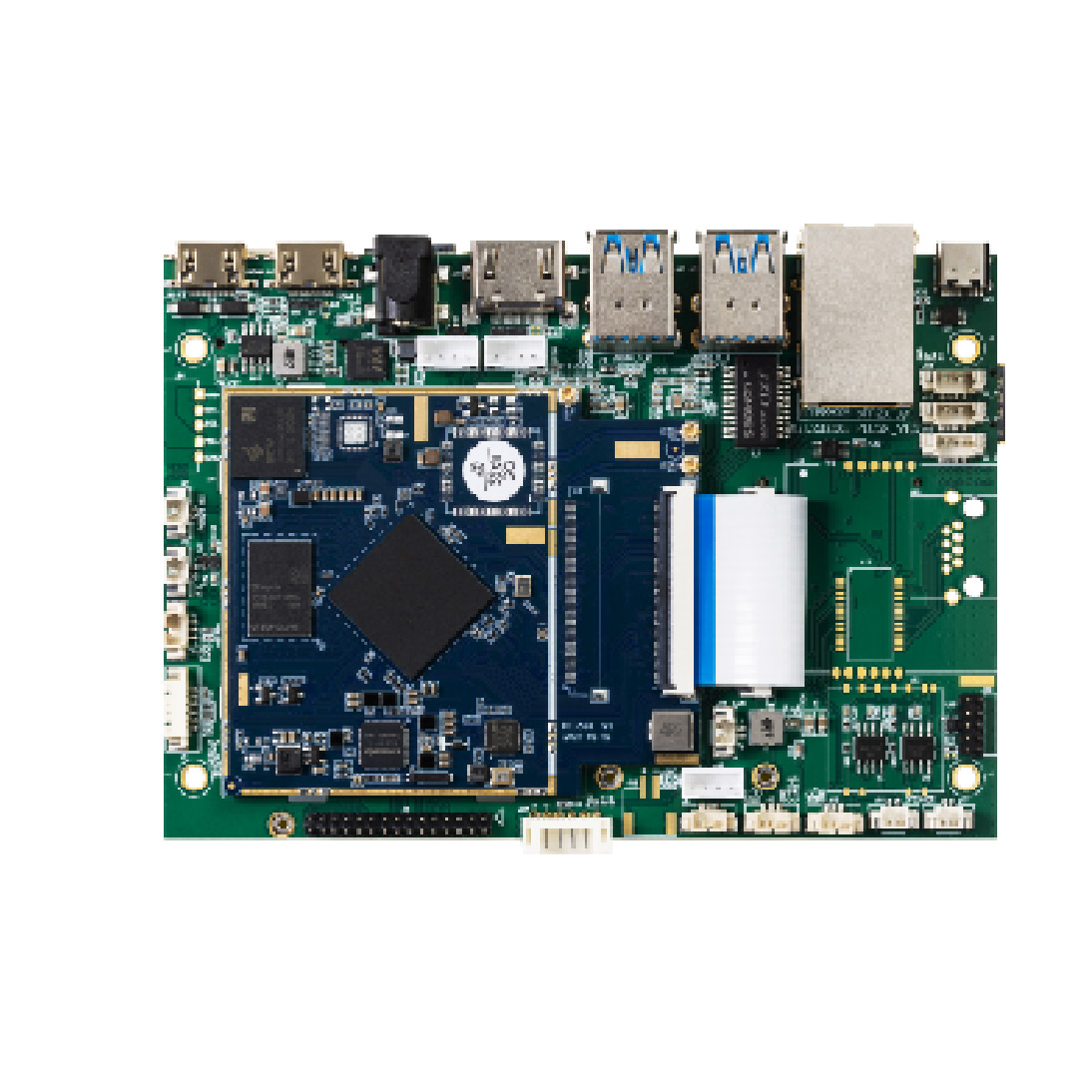

Rockchip RK3568XB PLUSX AIoT High Computing Power
ARM 임베디드 싱글 보드 컴퓨터 - XB PLUSX

Rockchip RK3568XB PLUSX AIoT High Computing Power

산업용 임베디드 마더보드

  • 프로세서:쿼드코어 ARM Cortex-A55 Rockchip® RK3568, 최대 2.0GHz
  • 메모리:최대 8GB LPDDR4 및 128GB eMMC
  • 스토리지:M.2 SATA SSD 지원
  • 멀티미디어 인터페이스:듀얼 HDMI 입/출력, eDP, LVDS, MIPI
  • 확장:Mini-PCIe 4G/5G 모듈 2개 지원
  • 전원 공급 장치:DC 9~36V의 넓은 입력 전압 범위
  • 커넥터:1.25/2.0mm 피치 와이어-투-보드 커넥터
  • 연결:I2C, SIM, CAN, TF, Bluetooth, Wi-Fi, RS-232, RS-485, MIC, 스피커, 헤드폰, TTL

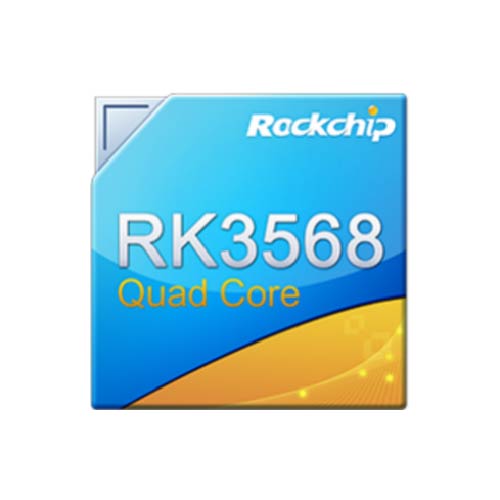

RK3568

RK3568
  • 성능:2D/3D 그래픽 및 Full HD 비디오 처리
  • OS 호환성:Android 14, Debian 11, Buildroot, Ubuntu 18.04/20.04, NeoKylin

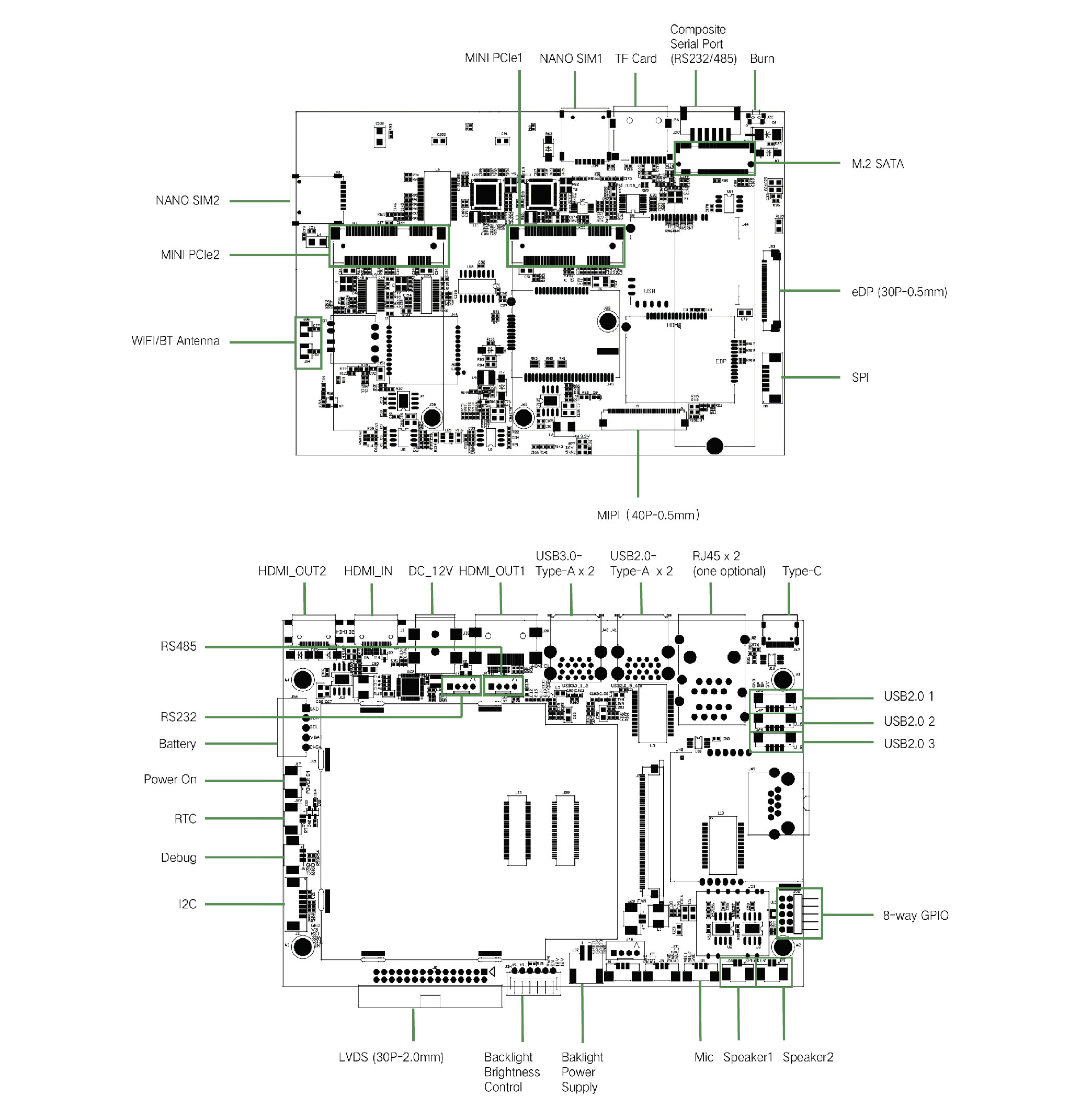

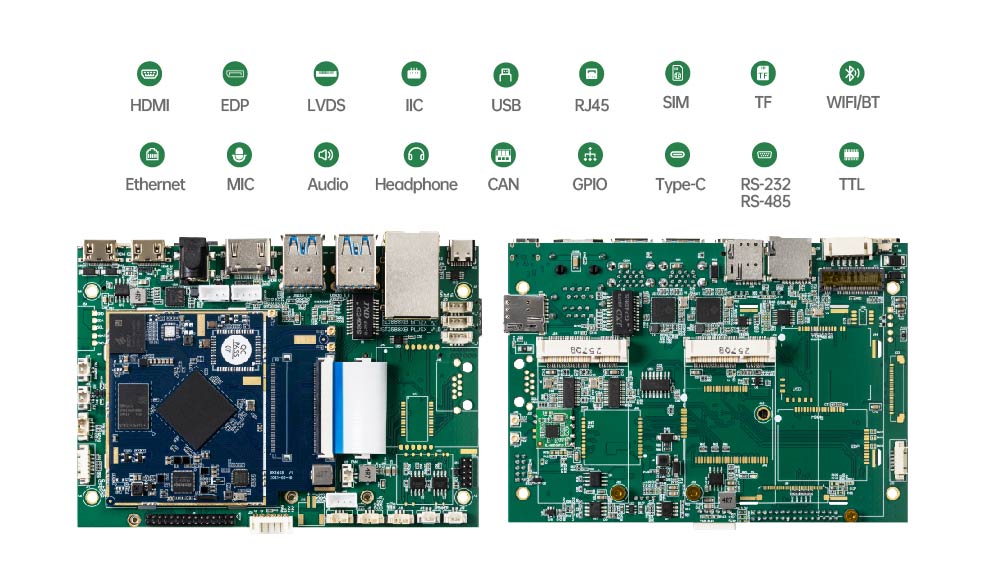

포괄적인 인터페이스
  • 이더넷:기가비트 RJ-45(1000M) 2개
  • 주변 장치:USB 3.0 2개, USB 2.0 5개, HDMI 출력 4K 1개, 1080P 1개

포괄적인 인터페이스

혁신적 역량

혁신적 역량
  • 신속한 개발 환경 지원:200W 및 500W 지원
    MIPI 산업용 카메라

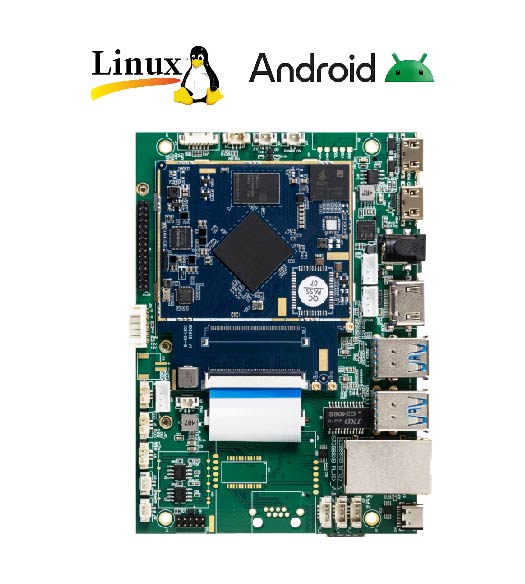

추가 기능
  • 모듈 및 시스템:4G/5G 모듈
  • 사전 설치된 OS:Linux/Android
  • eDP 듀얼 스크린 키트

추가 기능

SDK
Provide SDK Toolkit
Provide API
Documents
Product Documentation
Tutorials and Examples
  • 온라인 기술 지원
  • 해결책과 함께 신속한 응답
사양표
ParameterDetails
ArchitectureARM
CPUQuad-core ARM Cortex-A55 Rockchip@RK3568，frequency up to 2.0GHz
OSAndroid 11/Ubuntu 18.04/Ubuntu 20.04/Debian 11/Buildroot/NeoKylin
RAMLPDDR4，2GB（optional 4GB、8GB）
StorageeMMC，8GB（optional 32GB、64GB、128GB）
ExpansionSupport Mini-PCIe 4G/5G
Audio IOAmplifier x 2（4Ω 3W，optional 8Ω 5W/10W）；MIC x 1（optional）
Power InputDC 9-12V
Ethernet1000M RJ-45 x 2；100M RJ-45 x 1（one optional）
CANCAN x 2（optional )
USBUSB3.0-Type A x 2; OTG USB2.0-Type A x 2 (J41 is shared with TYPE-C); USB2.0 x 3 (4P-PH1.25mm) (U_2 is shared with J42 expansion board)
HDMI OUT4K x 1（3840x2160）；1 x 1080P（optional）；supports dual-screen display (Optional)
HDMI IN1080P x 1（optional）
WIFI802.11 b/g/n x 1（optional 802.11 ac/ax）
BTBT5.2 x 1（selectable version BT4.2/BT5.0）（optional）
Serial portRS-232 x 1；RS-485 x 1（optional TTL）
TYPE-CDownload and debug
RTCSupport
GPIO8-way GPIO（optional）
TF cardSupports 1 self-ejecting TF card (Optional)
SIM cardMini-PCIe 4G x 2 or Mini-PCIe 4G x 1 + Mini-PCIe 5G x 1
LVDSMaximum resolution 1200 x 1920；supports dual-screen independent display (Optional)
MIPIMaximum resolution 1200 x 1920；supports dual-screen independent display (Optional)
eDPMaximum resolution 1200 x 1920；supports dual-screen independent display (Optional)
SATAM.2 SATA x 1
Input VoltageDC 9-12V N/A
Power Consumption5W（Max.） N/A
Ambient temperature0℃~ 70℃ optional：-20℃~ 70℃ /-40℃~ 70℃
Storage Temperature-20℃~ 70℃ N/A
Transport Temperature-20℃~ 70℃
Relative Humidity<75%RH N/A
AccessoriesPower Adapter、WIFI/4G antenna, USB debug cable、Speaker /USB camera
