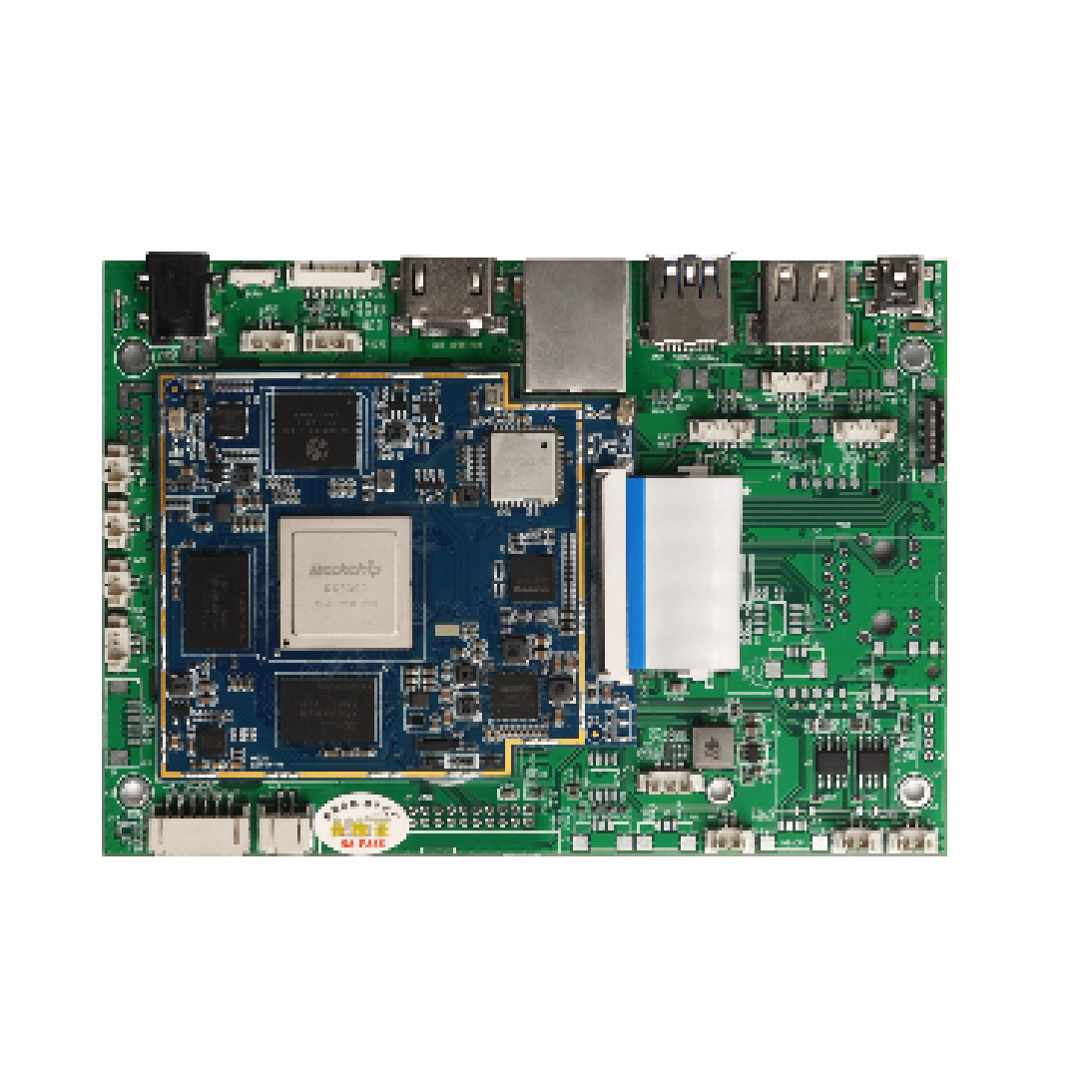

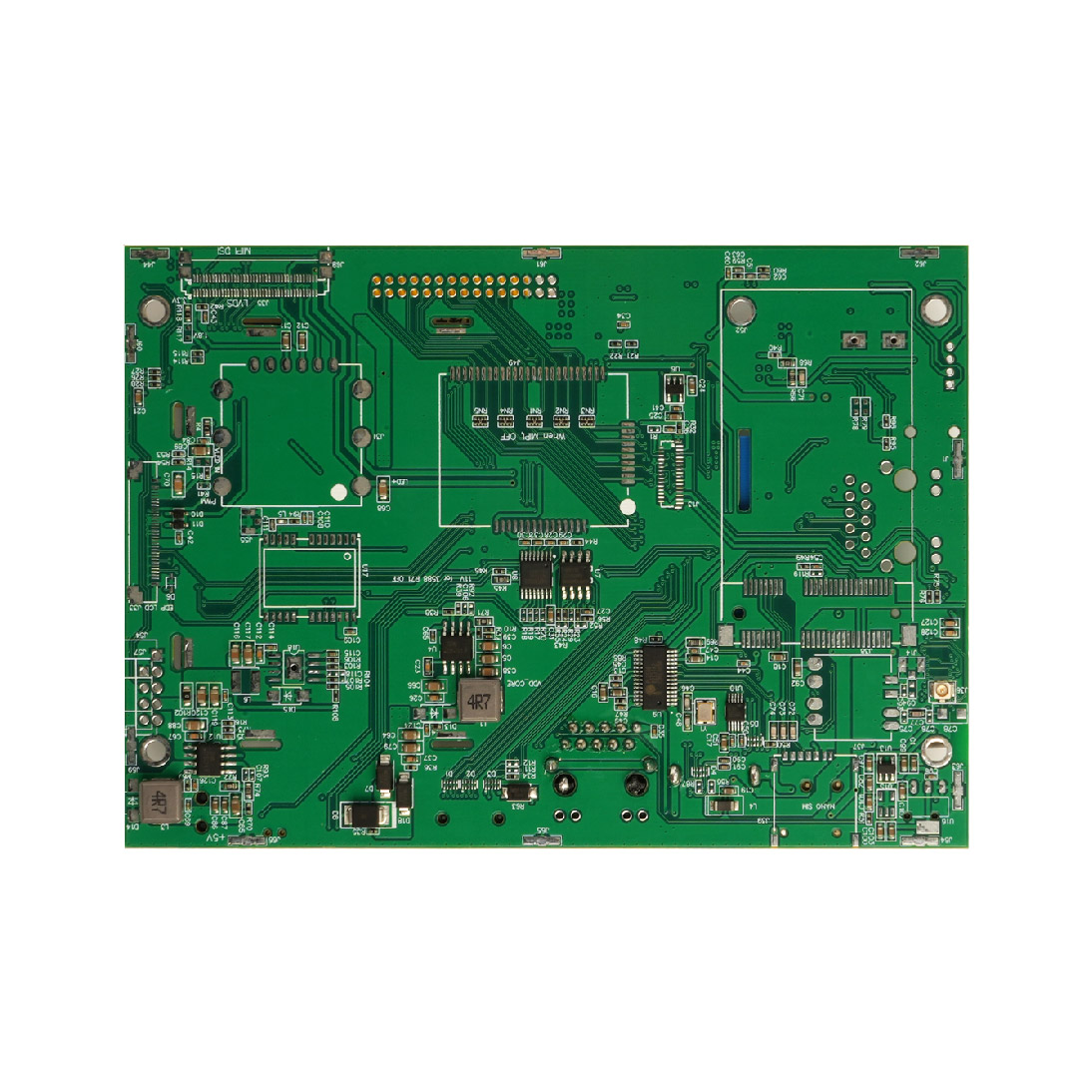

Rockchip RK3399 XB 산업용 임베디드 마더보드
ARM 임베디드 싱글 보드 컴퓨터- XB

Rockchip RK3399 XB 산업용 임베디드 마더보드

디지털 사이니지, 스마트 공장 애플리케이션 및 멀티미디어 처리.이중 디스플레이 출력과 풍부한 연결을 지원합니다. 요구되는 산업 환경.

  • CPU:헥사코어 Rockchip RK3399(Cortex-A72 2개 + Cortex-A53 4개), 최대 1.8GHz
  • 메모리:최대 4GB LPDDR4 및 128GB eMMC
  • 연결 옵션:I2C, USB, RJ45, SIM, Bluetooth, Wi-Fi, RS-232, RS-485, MIC, 스피커, 헤드폰, CAN, GPIO
  • 멀티미디어 인터페이스:HDMI 입/출력, eDP, LVDS, MIPI
  • 확장 지원:Mini-PCIe 4G 모듈 1개
  • 전원 입력:DC 12V(옵션: 9-36V)
  • 소비 전력:5W(최대)
  • 작동 온도:0℃ ~ 70℃ (옵션: -20℃ ~ 70℃ / -40℃ ~ 70℃)
  • 커넥터:1.25/2.0mm 피치 와이어-투-보드

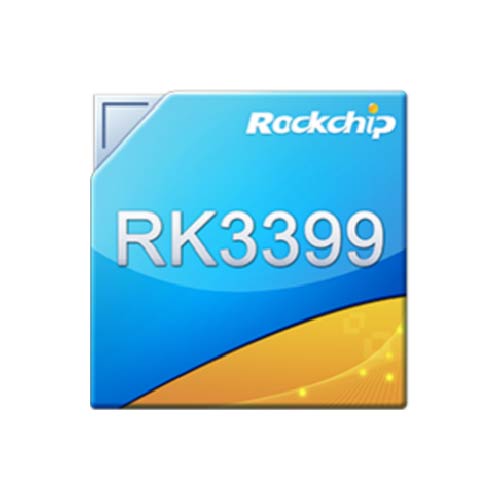

RK3399

RK3399
  • 성능:2D/3D 그래픽 처리 및 Full HD 비디오 인코딩/디코딩
  • OS 호환성:Android, Ubuntu, Debian

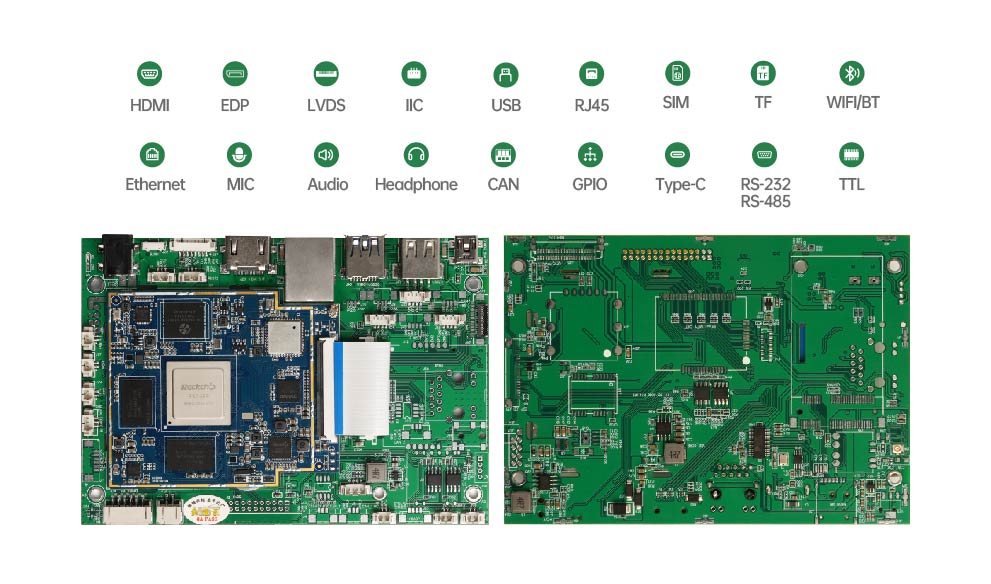

포괄적인 인터페이스
  • 이더넷:1000M RJ45 x 1 (1개는 선택 사항)
  • USB:USB3.0Type-A x 1; USB2.0 Type-A x 1; USB2.0 x 5
  • 오디오:앰프 x 3 (4Ω, 3W); 마이크 x 1; HDMI 출력 x 1

포괄적인 인터페이스

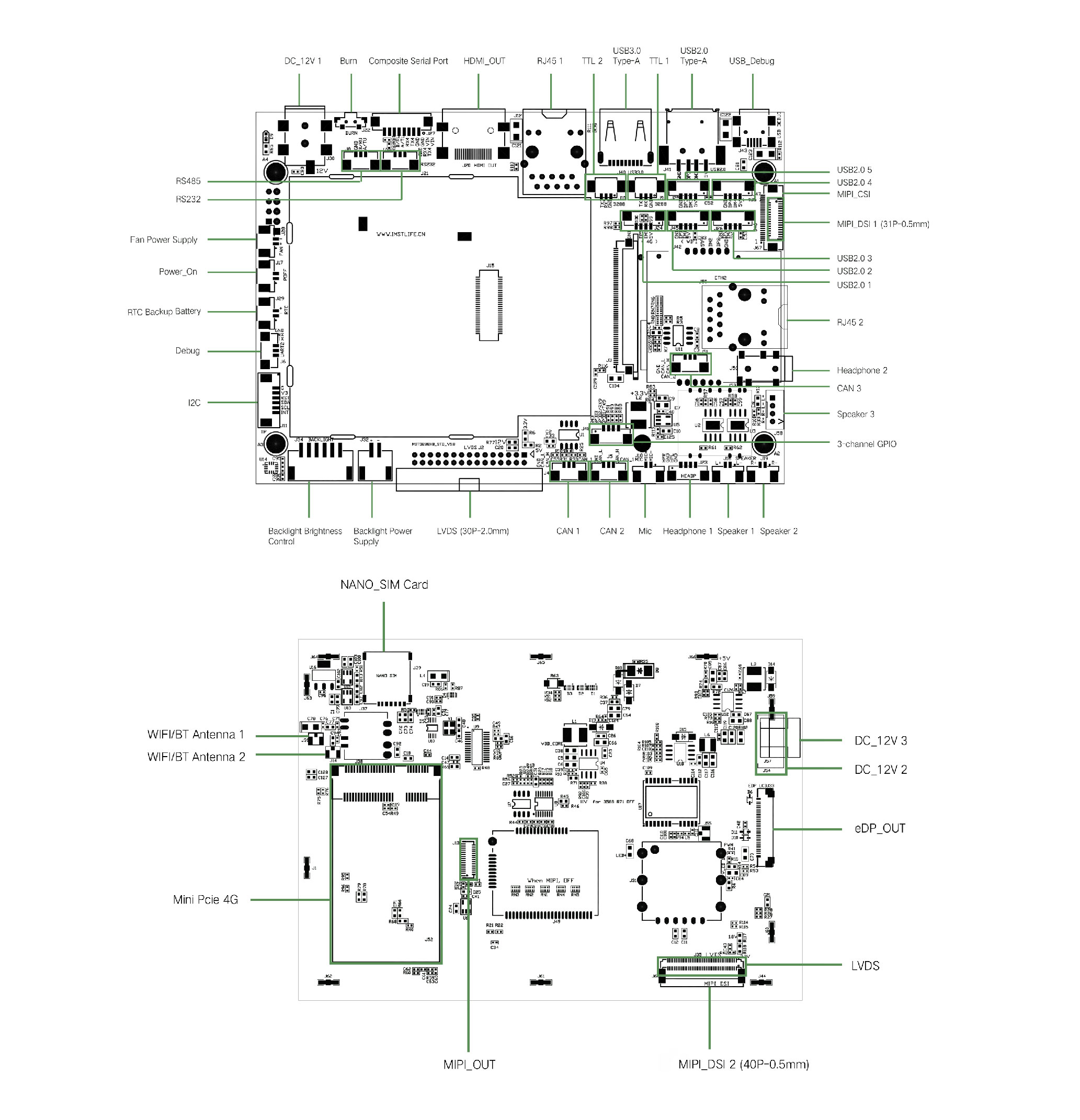

혁신적 역량

혁신적 역량
  • 확장:외부 어댑터 보드를 통한 USB-CAN 변환을 지원합니다
  • 그래픽:HDMI를 통해 4K 멀티스크린 디스플레이를 지원합니다
  • 무선: 802.11 b/g/n Wi-Fi(802.11 ac/ax 옵션), BT4.2(BT5.0/5.2 옵션)

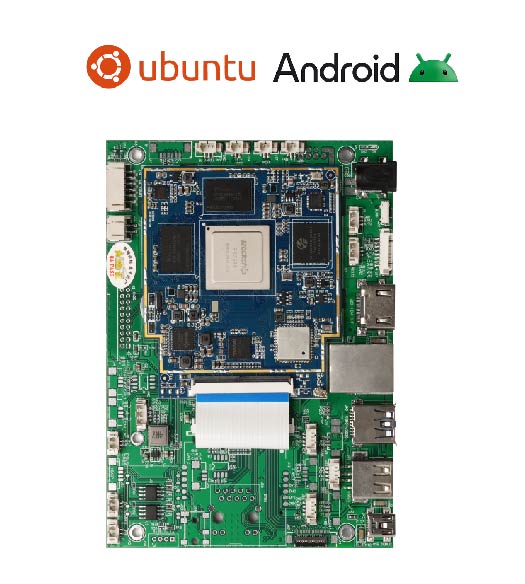

절대 최대 정격
  • 입력 전압:DC 12V
  • 소비 전력:5W(최대)
  • 작동 온도:0℃ ~ 70℃ (옵션: -20℃ ~ 70℃ / -40℃ ~ 70℃)
  • 보관 온도:-20℃ ~ 70℃ (옵션: -40℃ ~ 70℃)

절대 최대 정격

SDK
Provide SDK Toolkit
Provide API
Documents
Product Documentation
Tutorials and Examples
  • 온라인 기술 지원
  • 해결책과 함께 신속한 응답
사양표
ParameterDetails
ArchitectureARM
CPUDual-core ARM Cortex-A72 + Quad-core ARM Cortex-A53 Rockchip RK3399, frequency up to 1.8GHz
OSAndroid 7/Ubuntu 18.04
RAMLPDDR4，4GB
StorageeMMC，32GB（optional 64GB、128GB）
ExpansionSupport Mini-PCIe 4G/5G
Audio IOAmplifier x 1（4Ω,3W）；MIC x 1
Power InputDC 12V
Ethernet1000M RJ-45 x 1，100M RJ-45 x 1（one optional）
USBUSB3.0 Type-A x 1；USB2.0 Type-A x 1；USB2.0 x 5（4P-1.25mm）
CANSupports USB-to-CAN conversion by connecting an external adapter board (optional)
HDMI OUTSupports 4K multi-screen display
WIFI802.11 b/g/n x 1（optional 802.11 ac/ax）
BTBT4.2 x 1（selectable version：BT5.0/5.2）（optional）
UARTRS-232 x 2；RS-485 x 1（optional TTL）
OTGDownload and debug
RTCSupport
GPIO3x GPIO（optional）
SIM cardMini-PCIe 4G x 1
LVDSMaximum resolution 1920x1080；supports dual-screen independent display (Optional)
MIPIMaximum resolution 1200 x 1920；supports dual-screen independent display (Optional)
eDPMaximum resolution 1200 x 1920；supports dual-screen independent display (Optional)
Input VoltageDC 12V N/A
Power Consumption5W（Max.) N/A
Ambient temperature0℃~ 70℃ optional：-20℃~ 70/-40℃~ 70℃
Storage Temperature-20℃~ 70℃ N/A
Transport Temperature-20℃~ 70℃ N/A
Relative Humidity<75%RH N/A
