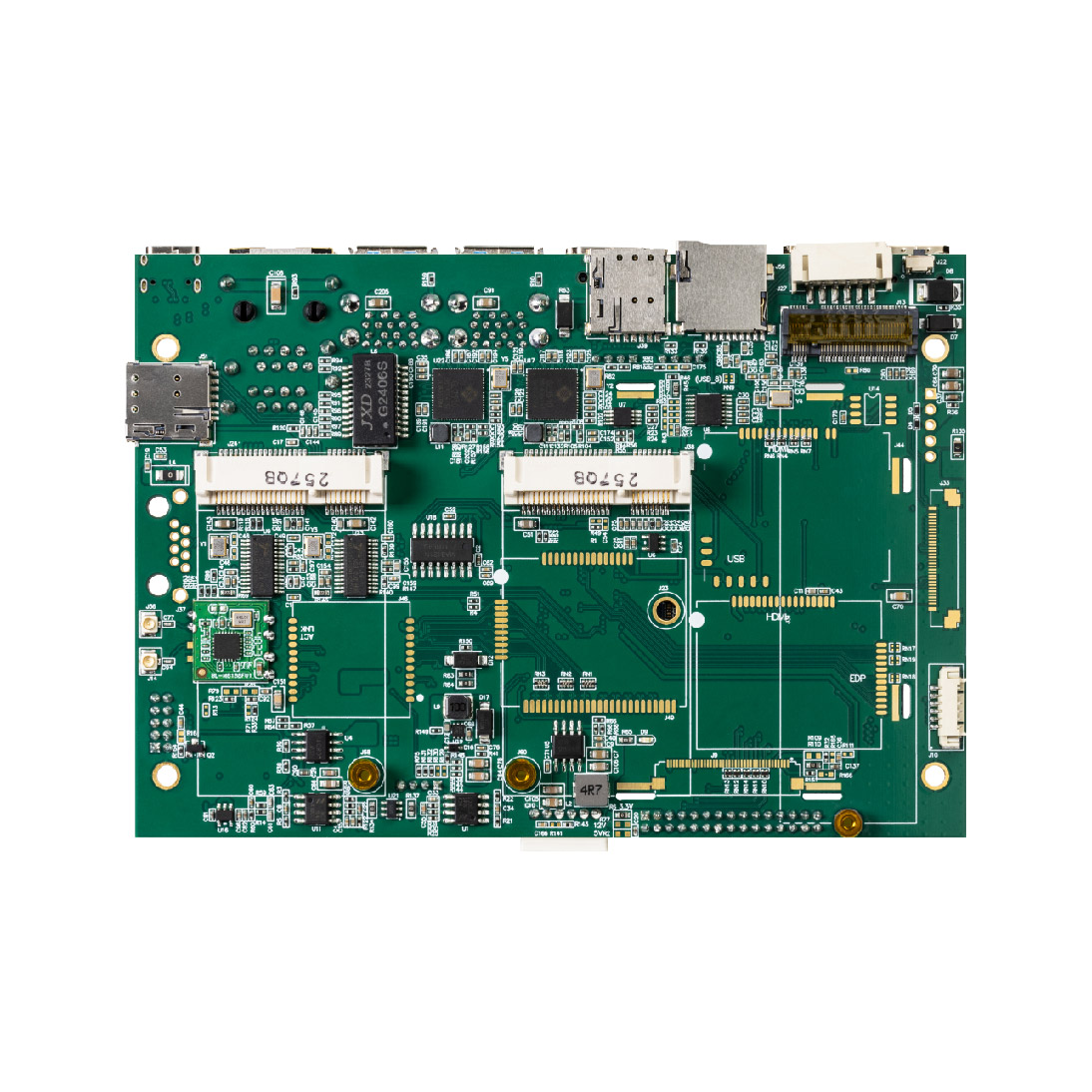

Rockchip RK3576 XB PLUSX High Computing Power & Low Power
ARM 임베디드 싱글 보드 컴퓨터 - XB PLUSX

Rockchip RK3576 XB PLUSX High Computing Power & Low Power

산업용 임베디드 마더보드

  • CPU:옥타코어 Rockchip RK3576(Cortex-A72 4개 + Cortex-A53 4개), 최대 2.2GHz
  • NPU:향상된 AI 성능을 위한 6T NPU 내장
  • 메모리:최대 16GB LPDDR5 및 256GB eMMC
  • 저장 장치 옵션:M.2 SATA SSD 지원
  • 연결 옵션:I2C, USB, RJ45, SIM, TF, MIC, Bluetooth, Wi-Fi, RS-232, RS-485, GPIO, CAN
  • 멀티미디어 인터페이스:듀얼 HDMI 입/출력, eDP, LVDS, MIPI
  • 확장 지원:Mini-PCIe 4G/5G 2개
  • 전원 입력:DC 9-36V
  • 소비 전력:최대 8.4W
  • 작동 온도:0℃ ~ 70℃ (옵션: -20℃ ~ 70℃ / -40℃ ~ 85℃)
  • 커넥터:1.25/2.0mm 피치 전선-기판 연결

RK3576

RK3576
  • 성능:2D/3D 그래픽 처리 및 Full HD 비디오 인코딩/디코딩

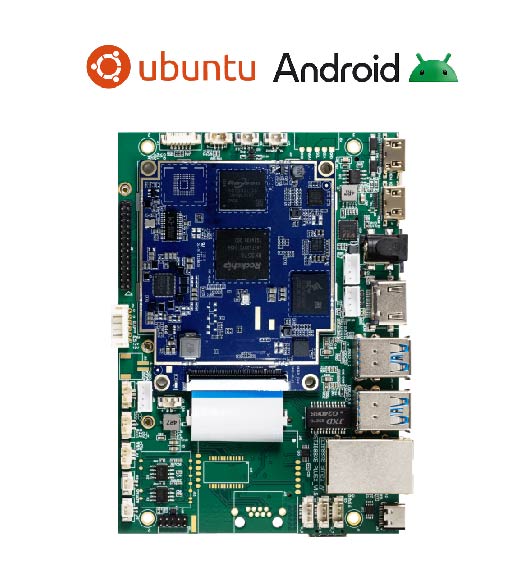

  • OS 호환성:Android 12, Ubuntu 22.04

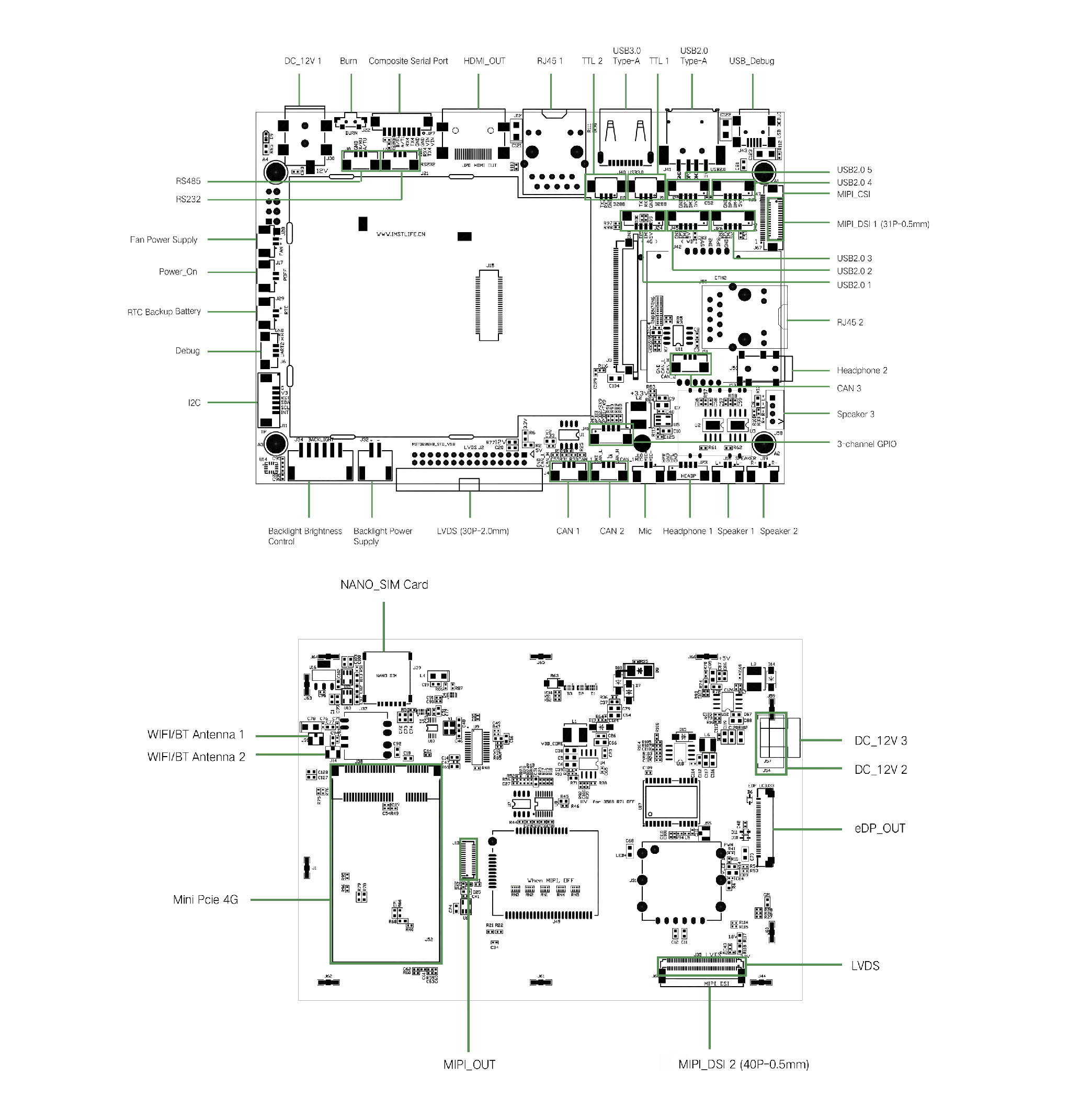

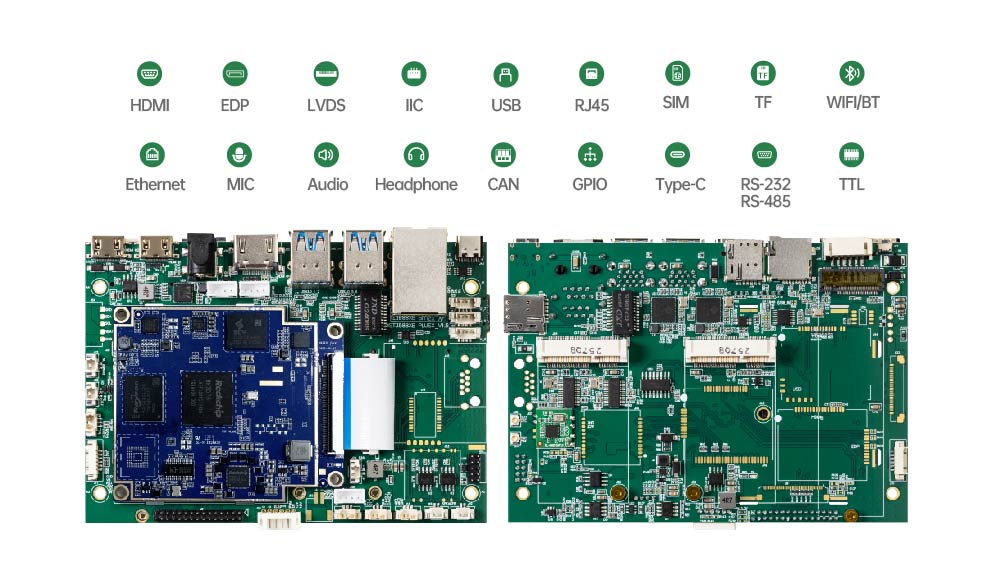

포괄적인 인터페이스
  • 이더넷:1000M RJ-45 x 1; 선택 사양: 100M RJ-45 x 1
  • USB:USB3.0 x 2; USB2.0 x 4
  • 오디오:앰프 x 2 (8Ω, 5W); MIC x 1

포괄적인 인터페이스

혁신적 역량

혁신적 역량
  • 그래픽:HDMI를 통해 듀얼 스크린 독립 디스플레이를 지원합니다
  • 무선:802.11 b/g/n Wi-Fi(802.11 ac/ax 옵션), BT4.2(BT5.0/5.2 옵션)
절대 최대 정격
  • 입력 전압:DC 12V
  • 소비 전력:8.4W(최대)
  • 작동 온도:0℃ ~ 70℃ (옵션: -20℃ ~ 70℃ / -40℃ ~ 85℃)
  • 보관 온도:-25℃ ~ 70℃ (옵션: -40℃ ~ 70℃)

절대 최대 정격

SDK
Provide SDK Toolkit
Provide API
Documents
Product Documentation
Tutorials and Examples
  • 온라인 기술 지원
  • 해결책과 함께 신속한 응답
사양표
ParameterDetails
ArchitectureARM
CPUQuad-core ARM Cortex-A72 + Quad-core ARM Cortex-A53 Rockchip RK3576，frequency up to 2.2GHz
OSAndroid 12/Ubuntu 22.04
RAMLPDDR5，4GB（optional 8GB、16GB）
StorageeMMC，32GB（optional 64GB、128GB、256GB）
ExpansionSupport Mini-PCIe 4G/5G
Audio IOAmplifier x 2（4Ω，3W）（optional 8Ω，5W/10W）；MIC x 1（optional）
Power InputDC 9-12V
Ethernet1000M RJ-45 x 2；100M/1000M RJ-45 x 1（one optional）
CANCANx2
HDMI OUT4K x 1 (3840x2160)；Supports dual-screen independent display
HDMI IN4K x 1 (3840x2160) (Optional)
USBUSB3.0-Type A x 4 (J41 is used for two OTG USB3.0, shared with TYPE-C); USB2.0 x 3 (4P-PH1.25mm) (U_2 is shared with J42 expansion board)
WIFI802.11 b/g/n x 1（optional 802.11 ac/ax）
BTBT4.2 x 1（selectable version：BT5.0/5.2）（optional）
UARTRS-232 x 2；RS-485 x 1,（optional TTL）
Type-CDownload and debug
HeadphoneSupport 3.5mm dual-channel headphone（optional）
RTCSupport
GPIO8 x GPIO x 1(optional）
TF cardSupports 1 self-ejecting TF card (Optional)
SIM cardMini-PCIe 4G/5G x 1；Mini-PCIe 5G x 1（optional）
LVDSMaximum resolution 1200 x 1920；supports dual-screen independent display (Optional)
MIPIMaximum resolution 1200 x 1920；supports dual-screen independent display (Optional)
eDPMaximum resolution 1200 x 1920；supports dual-screen independent display (Optional)
SATAM.2 SATA x 1
Input VoltageDC 9-12V
Power Consumption8.4W（Max.) N/A
Ambient temperature0℃~ 70℃ optional：-20℃~ 70/-40℃~ 85℃
Storage Temperature-25℃~ 70℃ N/A
Transport Temperature-25℃~ 70℃ N/A
Relative Humidity<75%RH N/A
