ARM 工业嵌入式主板 - XB NANO

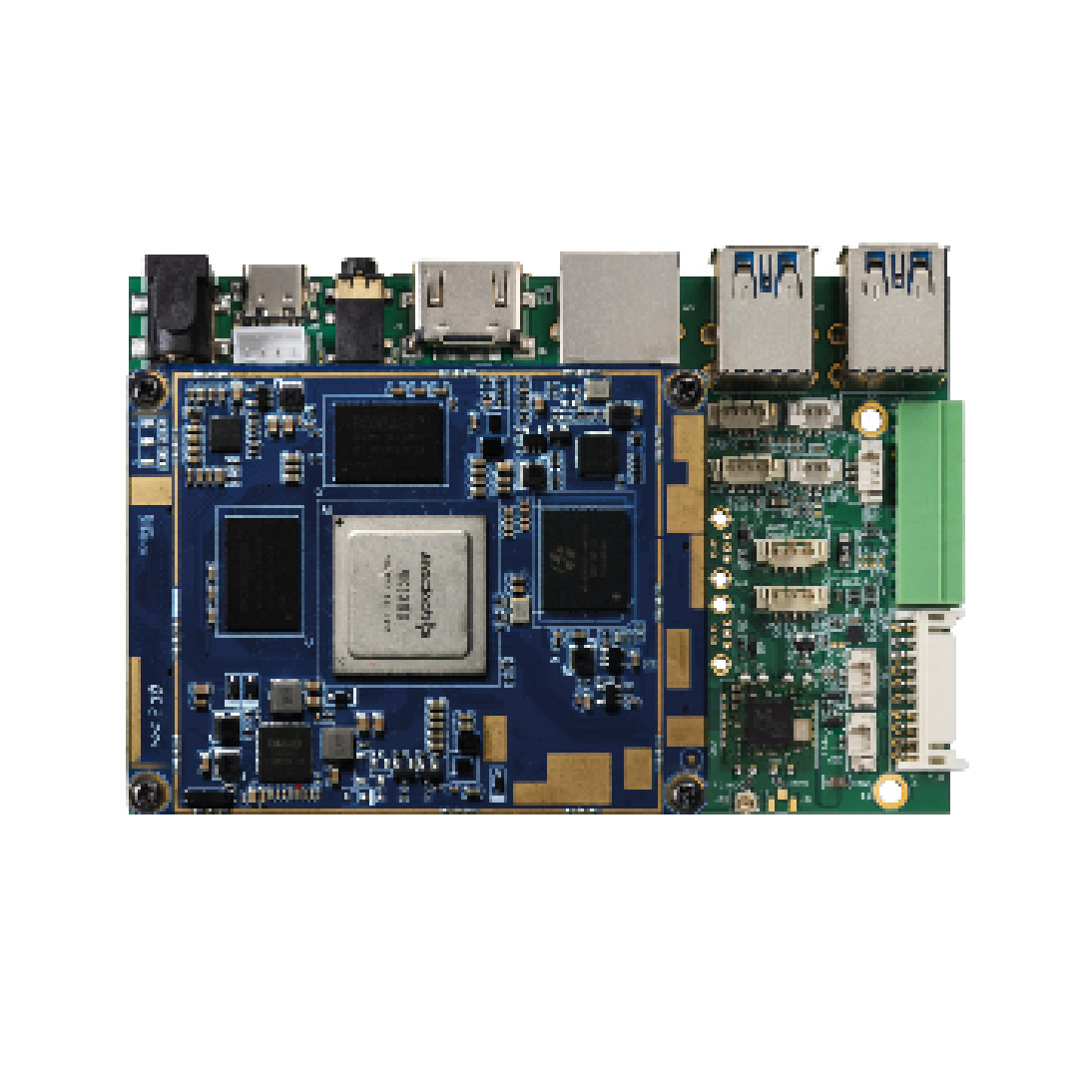

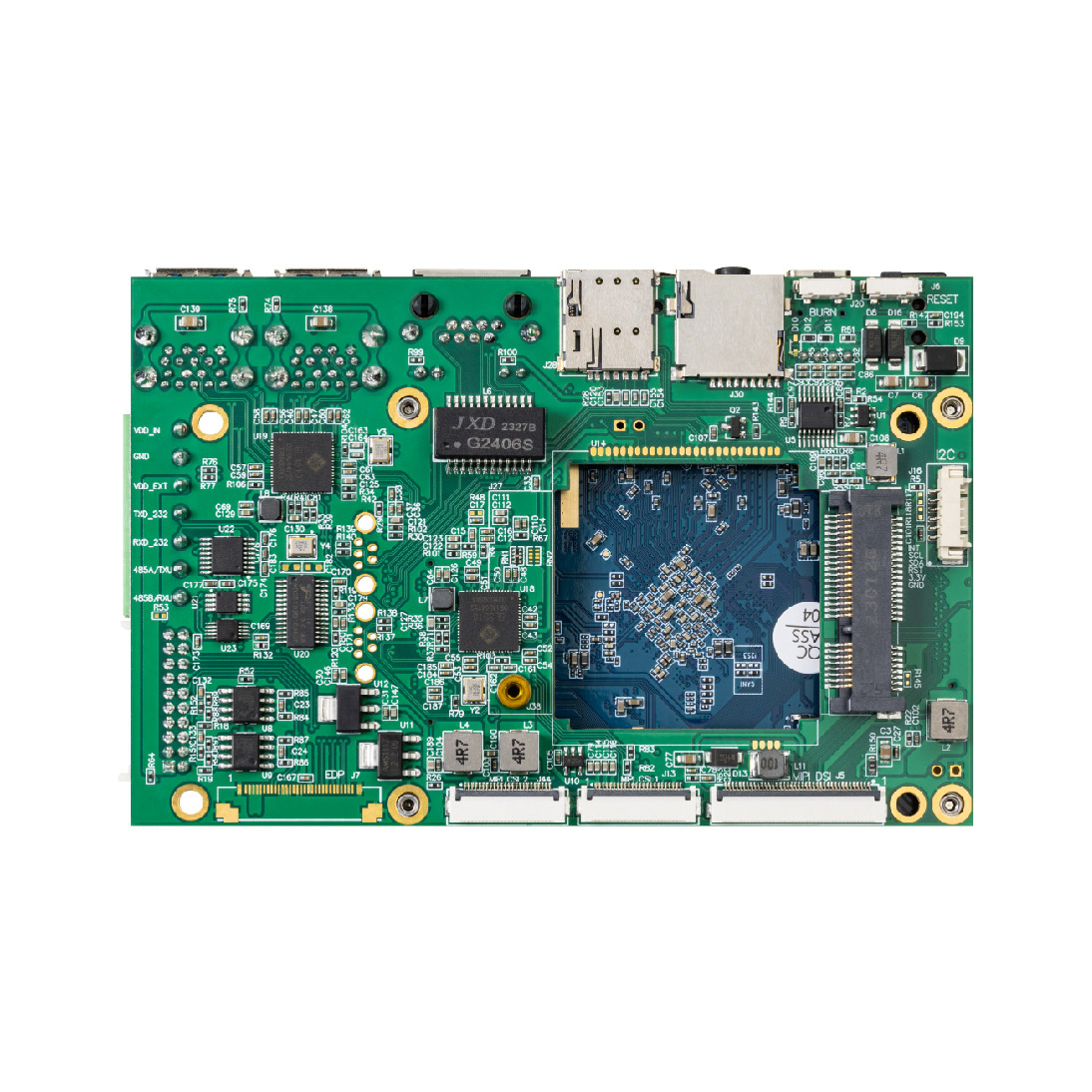

瑞芯微 RK3399 XB NANO 高性价比低功耗
小而强大：应对各种挑战的紧凑型动力，可用于车载智能系统、小型工业物联网网关等领域。
- CPU:六核瑞芯微RK3399（2核Cortex-A72+4核Cortex-A53），最高1.8GHz
- 内存:最高4GB LPDDR4和128GB eMMC
- 连接选项:I2C、USB、RJ45、SIM、TF、麦克风、蓝牙、Wi-Fi、RS-232、RS-485、GPIO 和CAN
- 多媒体接口:HDMI输入/输出、eDP、LVDS、MIPI
- 扩展支持:1个Mini-PCIe 4G/5G
- 电源输入:直流12V
- 功耗:5W（最大）
- 工作温度:0℃至70℃（可选：-20℃至70℃/-40℃至70℃）
- 连接器:1.25/2.0mm间距线对板

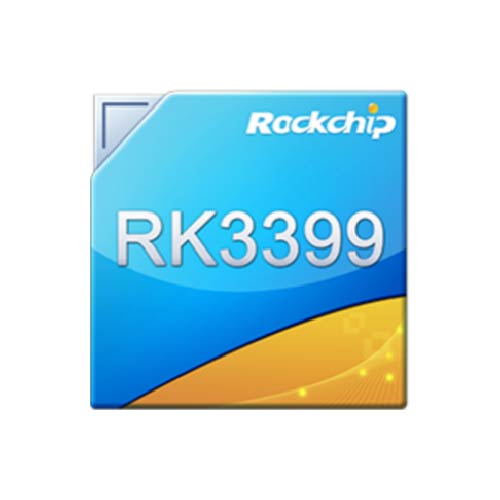

| RK3399
|

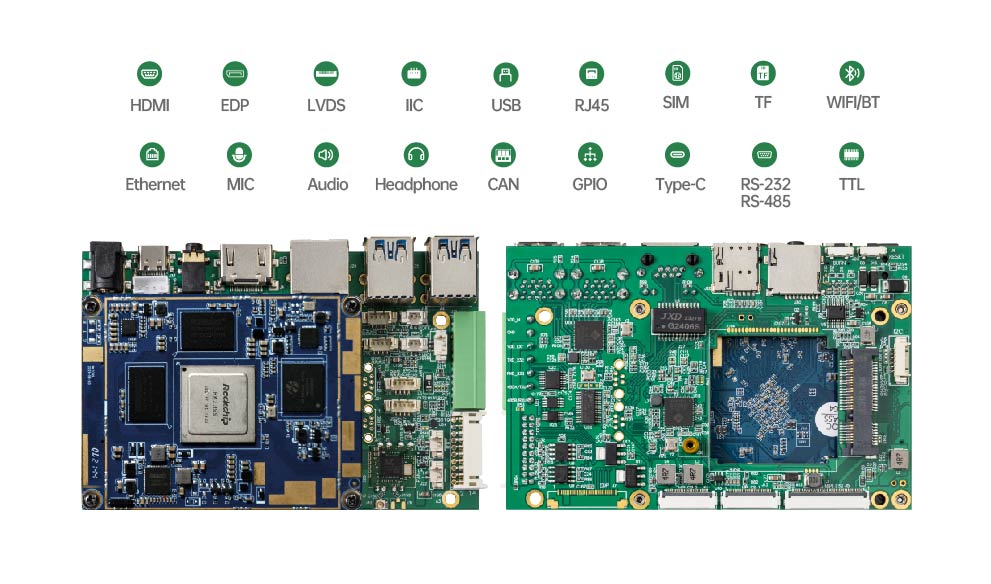

全面接口
|
|

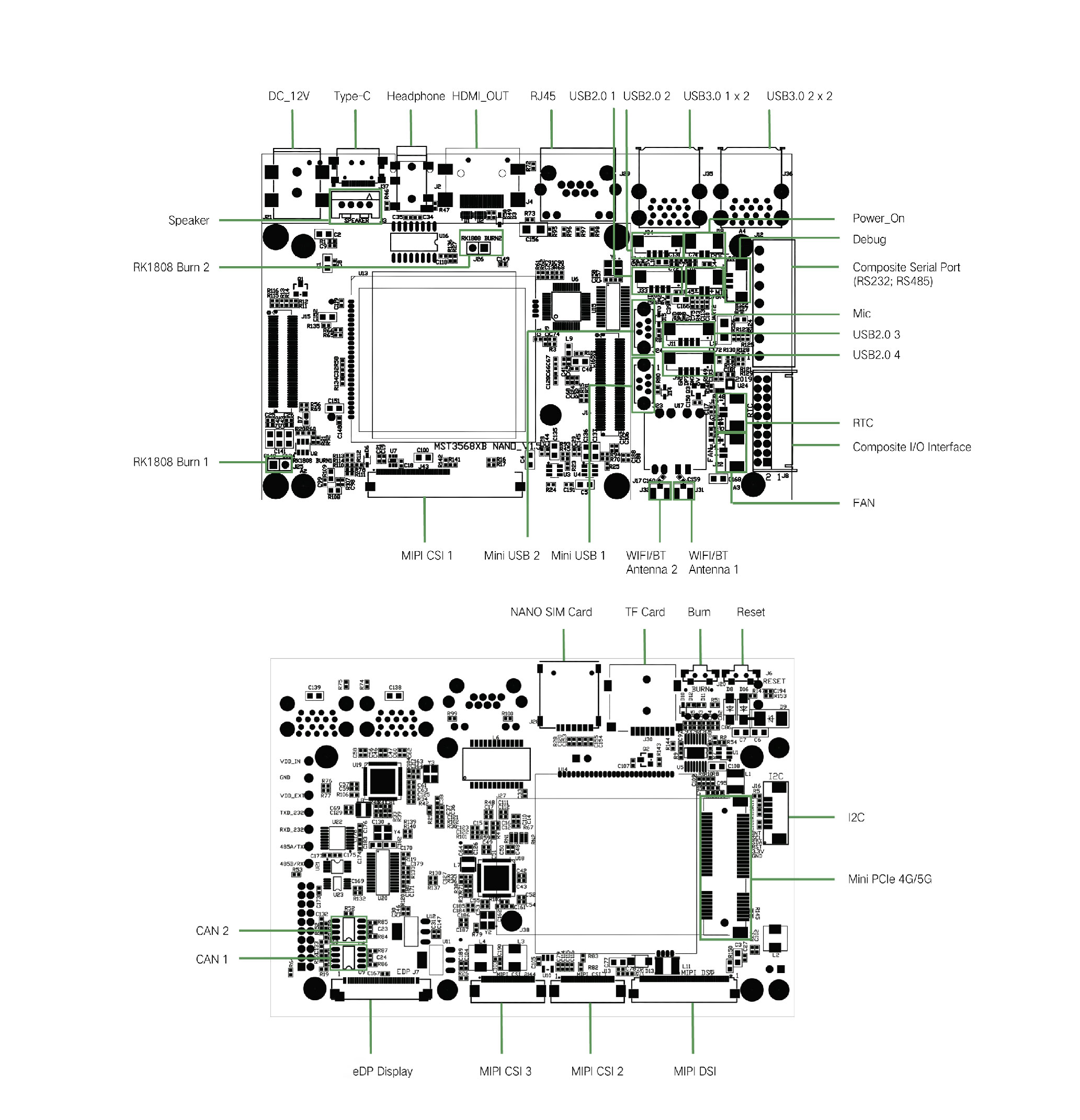

| 创新能力
|

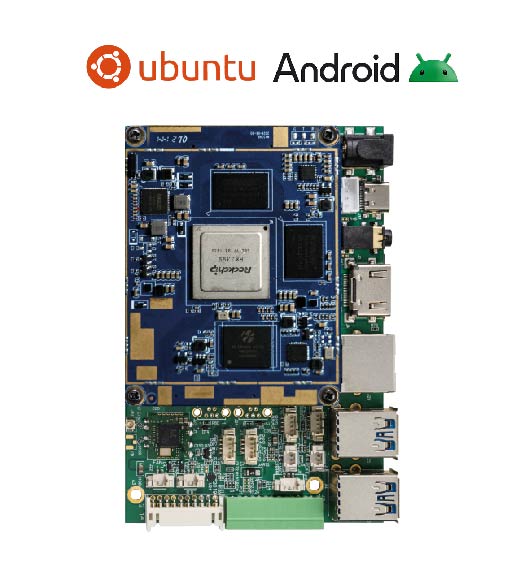

绝对最大额定值
|
|
 提供SDK工具包 提供API 产品文档 教程和示例 |
|
参数表
| 参数 | 详情 |
|---|---|
| 架构 | ARM |
| 处理器 | 双核 AMR Cortex-A72 + 四核 AMR Cortex-A53 Rockchip RK3399，主频高达 1.8GHz |
| 系统 | Android 7/Ubuntu 18.04 |
| 内存 | LPDDR4，2GB（可选 4GB） |
| 存储 | eMMC，8GB（可选 32GB、64GB、128GB） |
| 拓展 | 支持 Mini-PCIe 4G/5G |
| 音频输入 / 输出 | 内置功放（8Ω,5W）x 1；3.5mm 耳机 x 1；MIC x 1 |
| 工作电压 | DC 12V |
| 以太网 | 1000M RJ-45 x 1 |
| CAN | 可拓展 USB 转 CAN 口 |
| MIPI CSI | MIPI CSI x 2（支持 2MP GC2093、5MP GC5032 摄像头模块） |
| WIFI | 802.11 b/g/n x 1（可选配 802.11 ac/ax） |
| BT | BT4.2 x 1（可配置 BT5.0/BT5.2）（选配） |
| 串口 | 复合串口 x 1（1 路 RS232、1 路 RS485)；复合 I/O 口 x 1（3 路 TTL、8 路GPIO、2 路 CAN） |
| USB 接口 | USB3.0 x 4; USB2.0 x 4；Mini USB x 2 |
| TYPE-C | 下载调试用（选配） |
| 耳机 | 支持 3.5mm 双声道耳机 |
| RTC | 支持 |
| GPIO | 8 路 GPIO（选配） |
| TF 卡 | 支持 1 路自弹式 TF 卡（选配） |
| SIM 卡 | Mini-PCIe 4G/5G x 1 |
| HDMI OUT | 最高支持 4K 3840 x 2160；支持双屏异显（选配） |
| MIPI DSI | 最高支持 1200 x 1920；支持双屏异显（选配） |
| eDP | 最高支持 1200 x 1920；支持双屏异显（选配） |
| 电源输入 | DC 12V N/A |
| 电源功率 | 5W（Max） N/A |
| 工作温度 | 0℃~ 70℃ 可选：-20℃~ 70℃ /-40℃~ 85℃ |
| 存储温度 | -20℃~ 75℃ N/A |
| 运输温度 | -20℃~ 75℃ N/A |
| 相对湿度 | ＜ 75%RH N/A |
| 配件 | 标配：电源适配器 选配：WIFI/4G 天线、USB 调试下载线、喇叭 /USB 摄像线 |
