ARM 工业嵌入式主板 - XB PLUSX

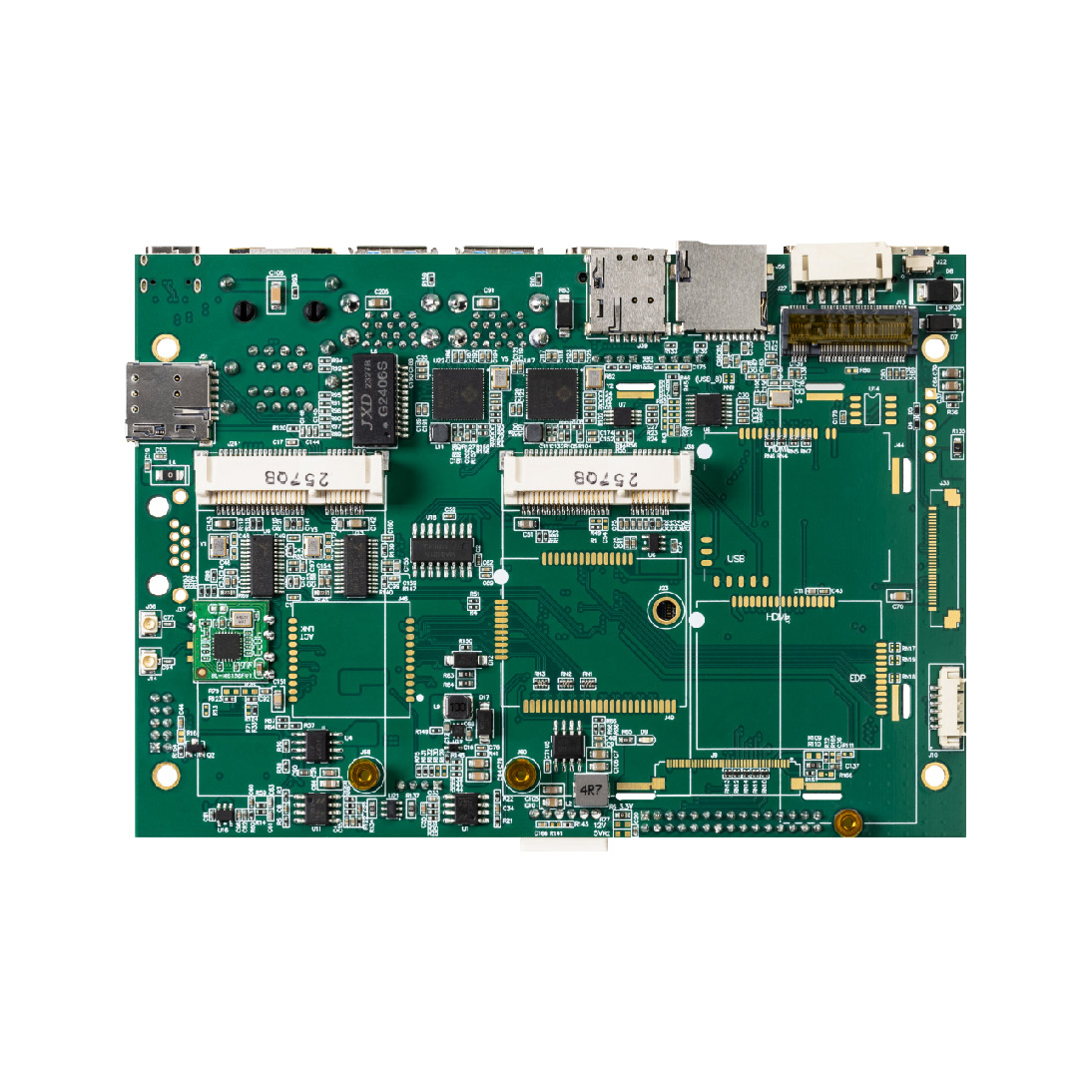

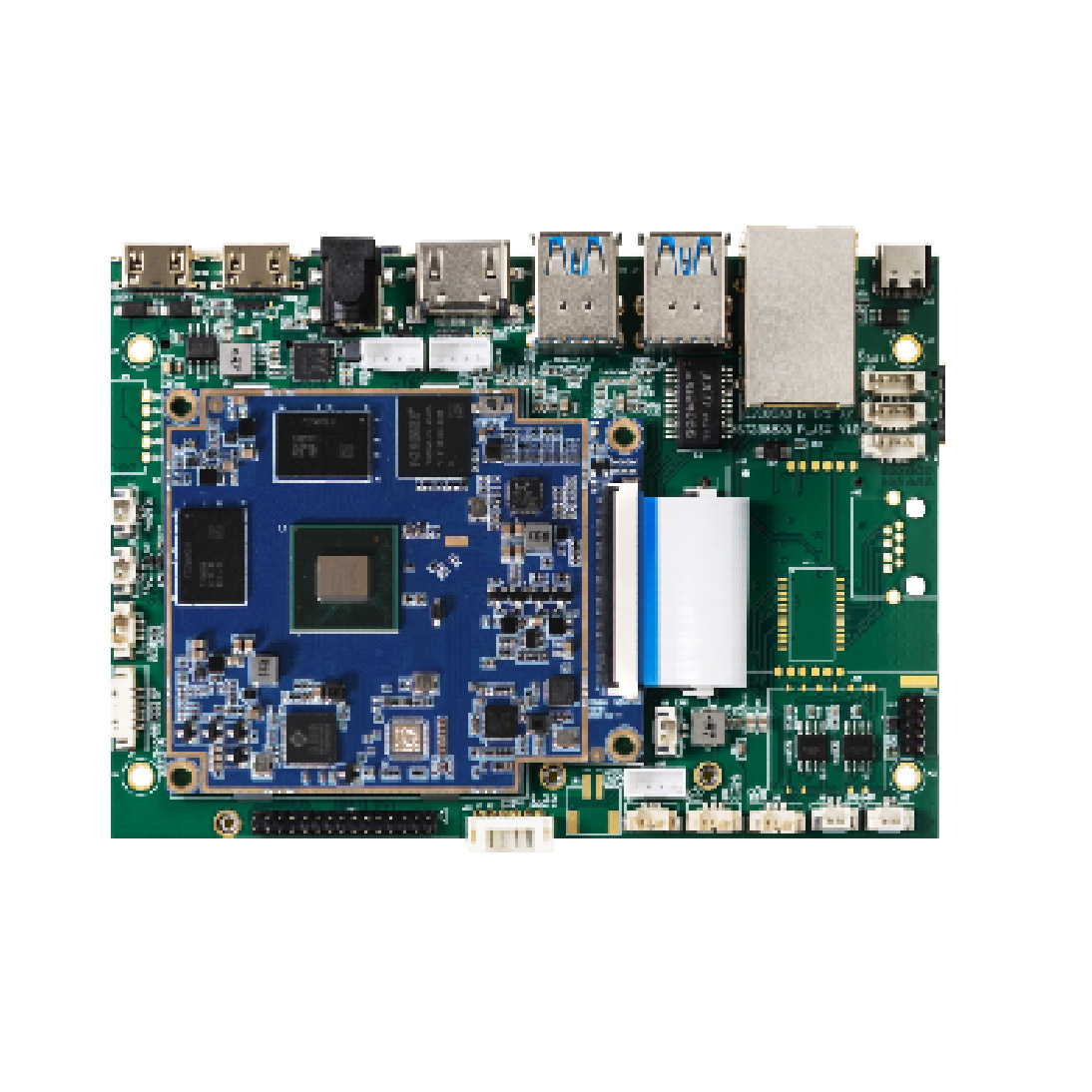

深蕾 VS680 XB PLUSX 高端智能多媒体处理
为工业解决方案提供极致扩展和连接性，可用于需要灵活扩展和高清显示的工业物联网网关、智能交互终端等场景。
- CPU:四核ARMSenarytech®VS680，最高2.1GHz
- NPU:集成6.75 TOPS，提升AI处理能力
- 内存:支持最高4GB LPDDR4和128GB eMMC
- 存储支持:M.2 SATA SSD，提供扩展存储选项
- 连接选项:I2C、USB、RJ45、SIM、TF、GPIO、麦克风、Wi-Fi、蓝牙、扬声器、耳机、TTL
- 多媒体接口:HDMI、eDP、LVDS、MIPI
- 扩展支持:Mini-PCIe 4G/5G
- 电源输入:直流9-12V
- 功耗:8.5W（最大）
- 工作温度:0℃至70℃（可选：-20℃至70℃/-40℃至70℃）

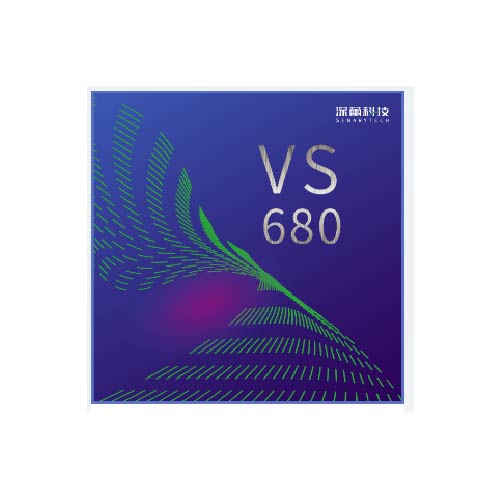

| VS680
|

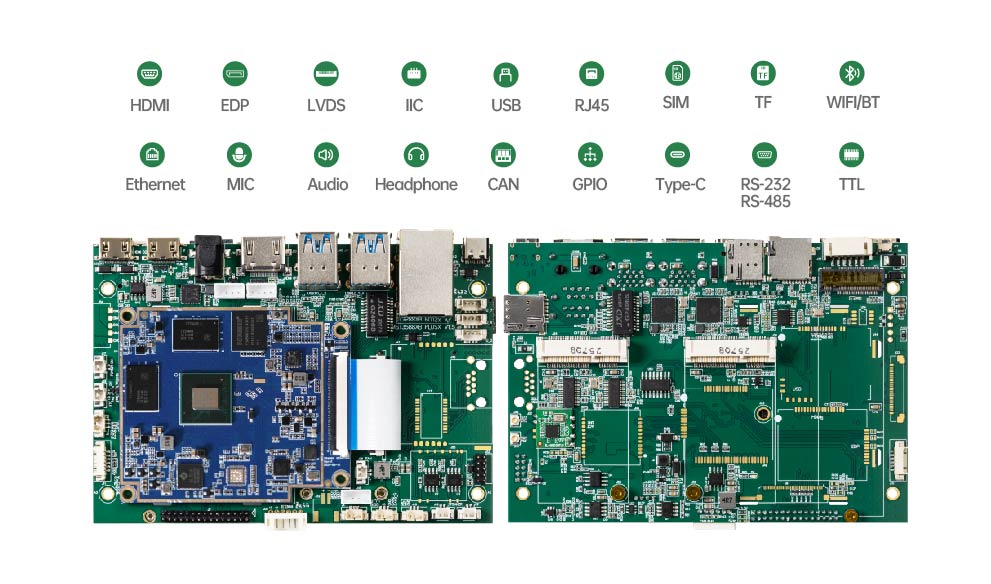

全面接口
|
|

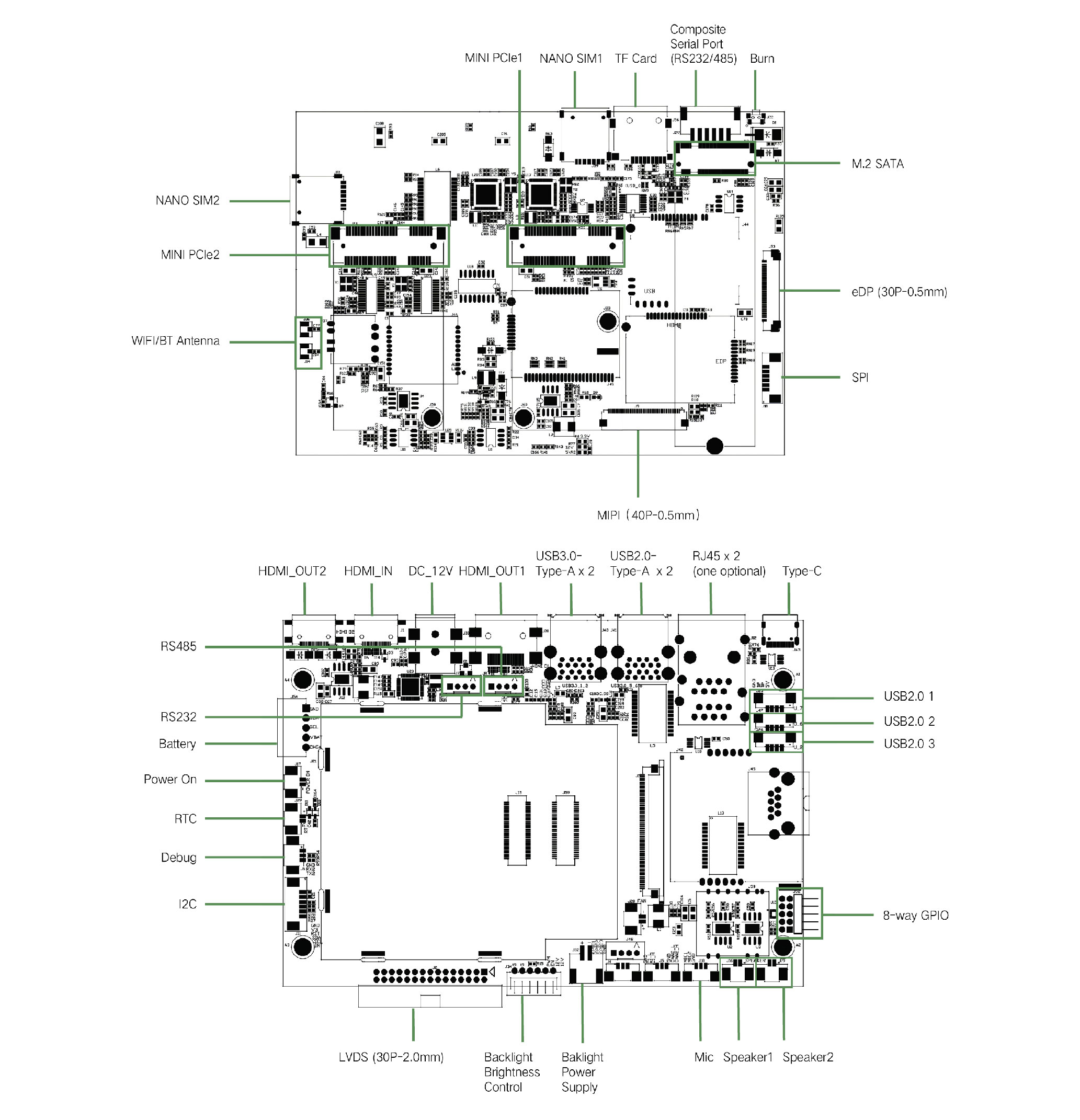

| 创新能力
|
 提供SDK工具包 提供API 产品文档 教程和示例 |
|
参数表
| 参数 | 详情 |
|---|---|
| 架构 | ARM |
| 处理器 | 四核 ARM Cortex-A73 Senarytech® VS680 处理器 , 主频高达 2.1GHz |
| 系统 | Android 12; Armbian |
| 内存 | LPDDR4，4GB |
| 存储 | eMMC，32GB（可选 64GB、128GB） |
| 拓展 | 支持 Mini-PCIe 4G/5G |
| 音频输入 / 输出 | 内置功放 x 2（4Ω 3W，可选 8Ω 5W/10W）；MIC x 1（选配） |
| 工作电压 | DC 9-12V |
| 以太网 | 1000M RJ-45 x 1；100M/1000M RJ-45 x 1（1 路选配） |
| USB 接口 | USB3.0-A x 2；OTG USB2.0-A x 2（其中 J41 与 Type-C 复用 )；USB2.0 x 3（4P，PH1.25mm）（其中 U2 与 J42 拓展小板复用） |
| HDMI OUT | 4K x 1（3840x2160）；1 x 1080P（选配）；支持双屏异显 |
| HDMI IN | 1080P x 1（选配） |
| WIFI | 802.11 b/g/n x 1（可选配 802.11 ac/ax） |
| BT | BT5.2 x 1（可配置 BT4.2/BT5.0）（选配） |
| 串口 | RS-232 x 1；RS-485 x 1（可配置 TTL） |
| Type-C | 下载调试用（选配） |
| RTC | 支持 |
| GPIO | 8 路 GPIO（选配） |
| TF 卡 | 支持 1 路自弹式 TF 卡（选配） |
| SIM 卡 | Mini-PCIe 4G x 2 或者 Mini-PCIe 4G x 1 + Mini-PCIe 5G x 1 |
| LVDS | 最高支持 1200 x 1920；支持双屏异显（选配） |
| MIPI | 最高支持 1200 x 1920；支持双屏异显（选配） |
| eDP | 最高支持 1200 x 1920；支持双屏异显（选配） |
| SATA | M.2 SATA 接口连接器 x 1 |
| 电源输入 | DC 9-12V N/A |
| 主板功率 | 8.5W（Max.） N/A |
| 工作温度 | 0℃~ 70℃ 可选：-20℃~ 70℃ /-40℃~ 70℃ |
| 存储温度 | -20℃~ 70℃ N/A |
| 运输温度 | -20℃~ 70℃ N/A |
| 相对湿度 | <75%RH N/A |
| 配件 | 标配：WIFI/4G 天线 选配：电源适配器、USB 调试下载线、喇叭 /USB 摄像线 |
