ARM 工业嵌入式主板 - XB PLUSX

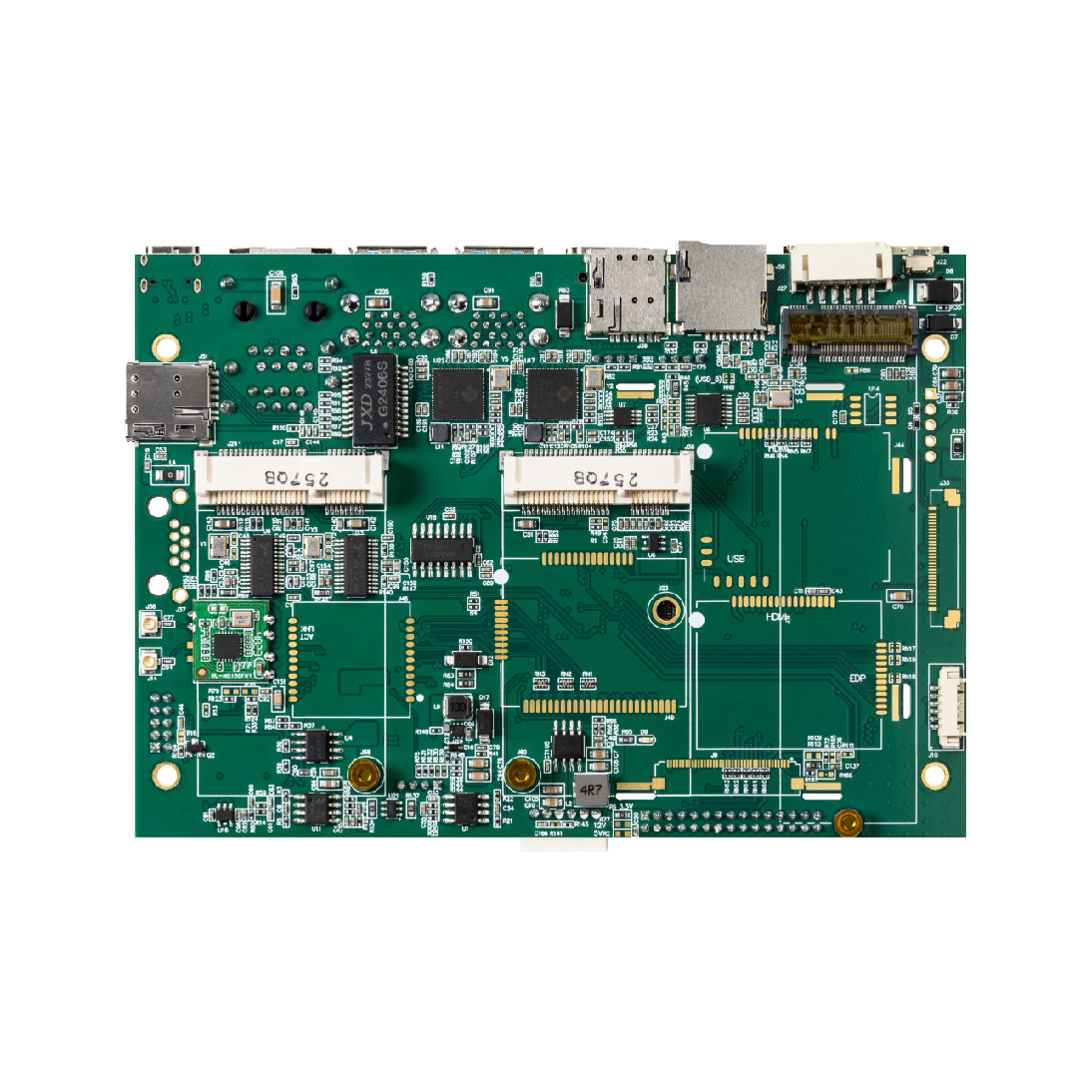

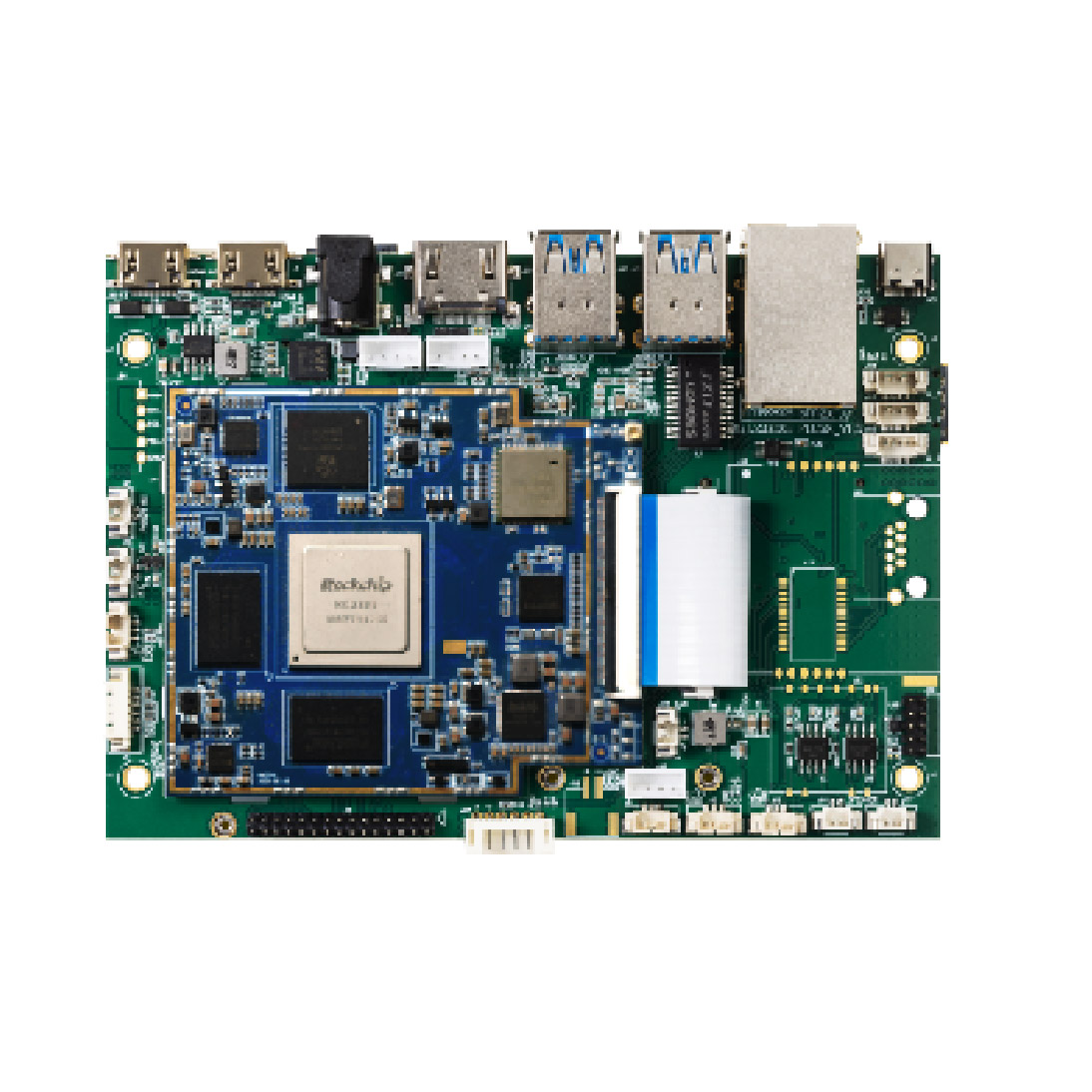

瑞芯微 RK3399 XB PLUSX 高性价比低功耗
为工业解决方案提供广泛连接性和强大性能，适用于需要多存储和扩展的车载智能系统、工业控制平台等领域。
- CPU:六核瑞芯微RK3399（2核Cortex-A72+4核Cortex-A53），最高1.8GHz
- 内存:最高4GB LPDDR4和128GB eMMC
- 存储选项:支持M.2 SATA SSD
- 多媒体接口:双HDMI输入/输出、eDP、LVDS、MIPI
- 连接选项:I2C、USB、RJ45、SIM、TF、麦克风、蓝牙、Wi-Fi、RS-232、RS-485、GPIO 和CAN
- 扩展支持:2个Mini-PCIe 4G/5G
- 电源输入:直流12V
- 功耗:5W（最大）
- 工作温度:0℃至70℃（可选：-20℃至70℃/-40℃至70℃）
- 连接器:1.25/2.0mm间距线对板
| RK3399
|

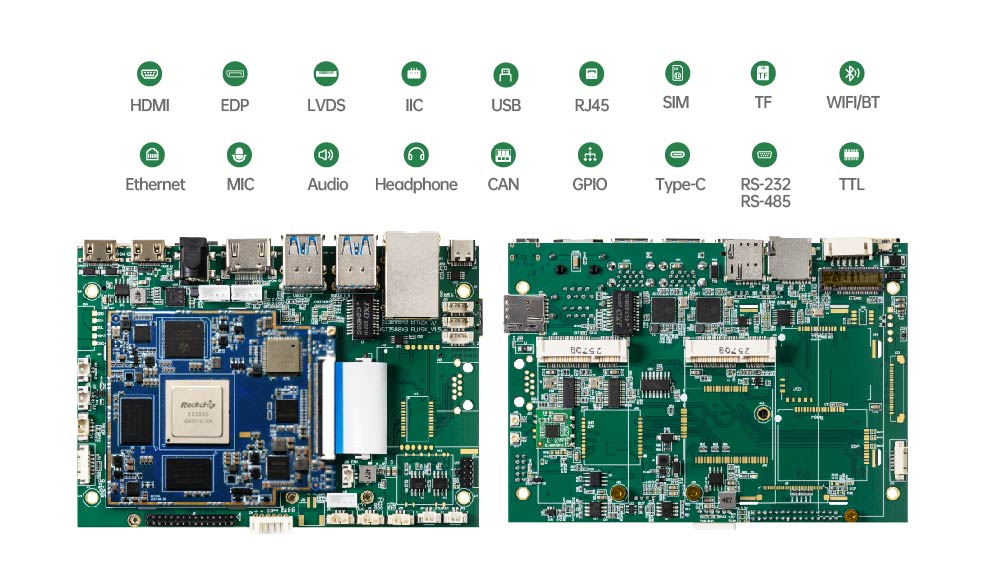

全面接口
|
|

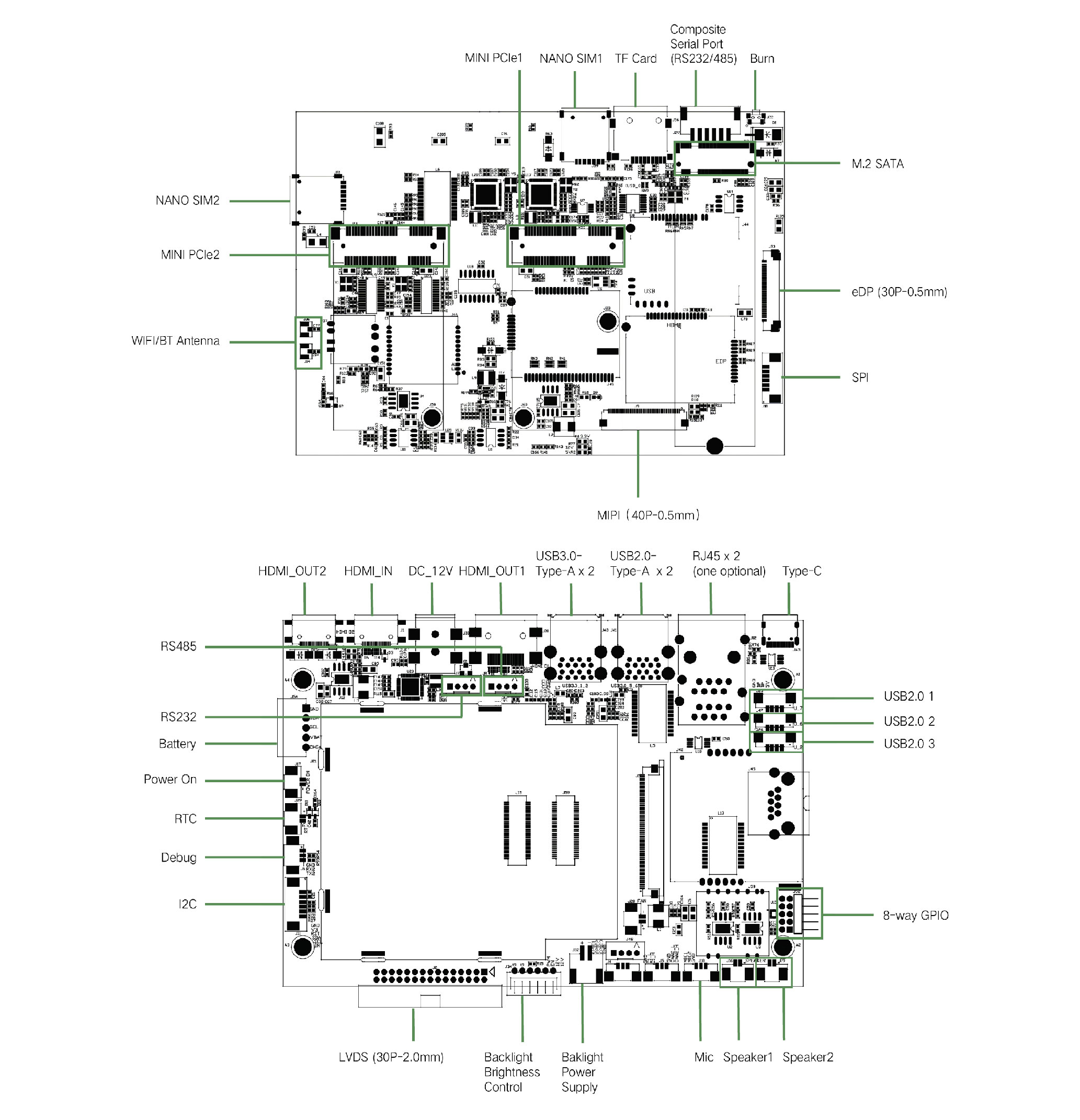

| 创新能力
|

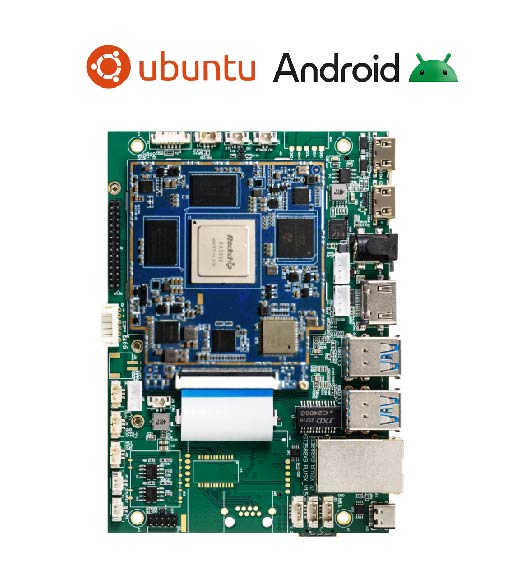

绝对最大额定值
|
|
 提供SDK工具包 提供API 产品文档 教程和示例 |
|
参数表
| 参数 | 详情 |
|---|---|
| 架构 | ARM |
| 处理器 | 双核 AMR Cortex-A72 + 四核 AMR Cortex-A53 Rockchip® RK3399，主频高达 1.8GHz |
| 系统 | Android 7.1/Ubuntu 18.04 (Key: marvsmart) |
| 内存 | LPDDR4，2GB（可选 4GB） |
| 存储 | eMMC，8GB（可选 32GB、64GB、128GB） |
| 拓展 | 支持 Mini-PCIe 4G/5G |
| 音频输入 / 输出 | 内置功放 x 2（4Ω 3W，可选 8Ω 5W/10W）；MIC x 1（选配） |
| 工作电压 | DC 9-12V |
| 以太网 | 1000M RJ-45 x 1；100M RJ-45 x 1（1 路选配） |
| CAN | 可拓展 USB 转 CAN 口 |
| USB 接口 | USB3.0-A x 2；OTG USB2.0-A x 2（其中 J41 与 Type-C 复用 )；USB2.0 x 3（4P，PH1.25mm）（其中 U2 与 J42 拓展小板复用） |
| HDMI OUT | 4K x 1（3840x2160）；1 x 1080P（选配）；支持双屏异显 |
| HDMI IN | 1080P x 1（选配） |
| WIFI | 802.11 b/g/n x 1（可选配 802.11 ac/ax） |
| BT | BT5.2 x 1（可配置 BT4.2/BT5.0）（选配） |
| 串口 | RS-232 x 1；RS-485 x 1（可配置 TTL） |
| TYPE-C | 下载调试用（选配） |
| RTC | 支持 |
| GPIO | 8 路 GPIO（选配） |
| TF 卡 | 支持 1 路自弹式 TF 卡（选配） |
| SIM 卡 | Mini-PCIe 4G x 2 或者 Mini-PCIe 4G x 1 + Mini-PCIe 5G x 1 |
| LVDS | 最高支持 1200 x 1920；支持双屏异显（选配） |
| MIPI | 最高支持 1200 x 1920；支持双屏异显（选配） |
| eDP | 最高支持 1200 x 1920；支持双屏异显（选配） |
| SATA | M.2 SATA 接口连接器 x 1 |
| 电源输入 | DC 9-12V N/A |
| 主板功率 | 5W（Max.） N/A |
| 工作温度 | 0℃~ 70℃ 可选：-20°C～ 70°C /-40°C～ 70°C |
| 存储温度 | -20℃~ 70℃ N/A |
| 运输温度 | -20℃~ 70℃ N/A |
| 相对湿度 | <75%RH N/A |
| 配件 | 标配：WIFI/4G 天线 选配：电源适配器、USB 调试下载线、喇叭 /USB 摄像线 |
