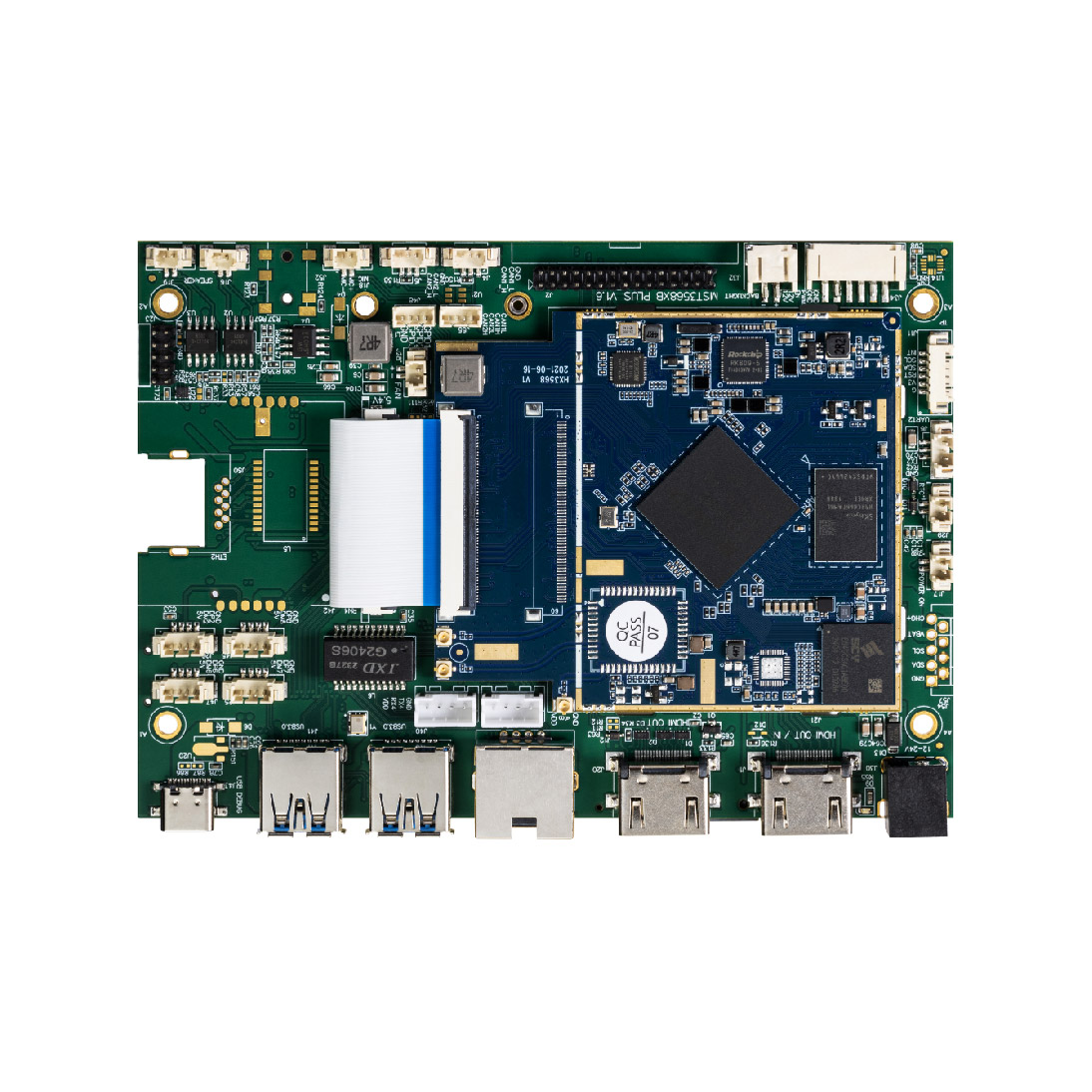

瑞芯微 RK3568 XB PLUS AIoT 高算力应用
ARM 工业嵌入式主板 - XB PLUS

瑞芯微 RK3568 XB PLUS AIoT 高算力应用

适用于多种应用的高性能工业解决方案，可用于需要多网络连接的工业自动化控制平台、智能楼宇管理终端等领域。

  • 处理器:四核ARMCortex-A55瑞芯微RK3568，2.0GHz
  • 内存:最高8GB LPDDR4和128GB eMMC
  • 多媒体接口:HDMI输入/输出、eDP、LVDS和MIPI
  • 扩展:支持2个Mini-PCIe 4G/5G
  • 电源供应:支持直流9-36V宽电压范围
  • 连接器:1.25/2.0mm间距线对板连接器
  • 连接性:I2C、SIM、CAN、GPIO、蓝牙、Wi-Fi、RS-232、RS-485、麦克风、扬声器、耳机、TTL

RK3568

RK3568
  • 性能:四核强劲计算能力
  • 操作系统兼容性:Android14、Debian11、Buildroot、Ubuntu 20.04、银河麒麟

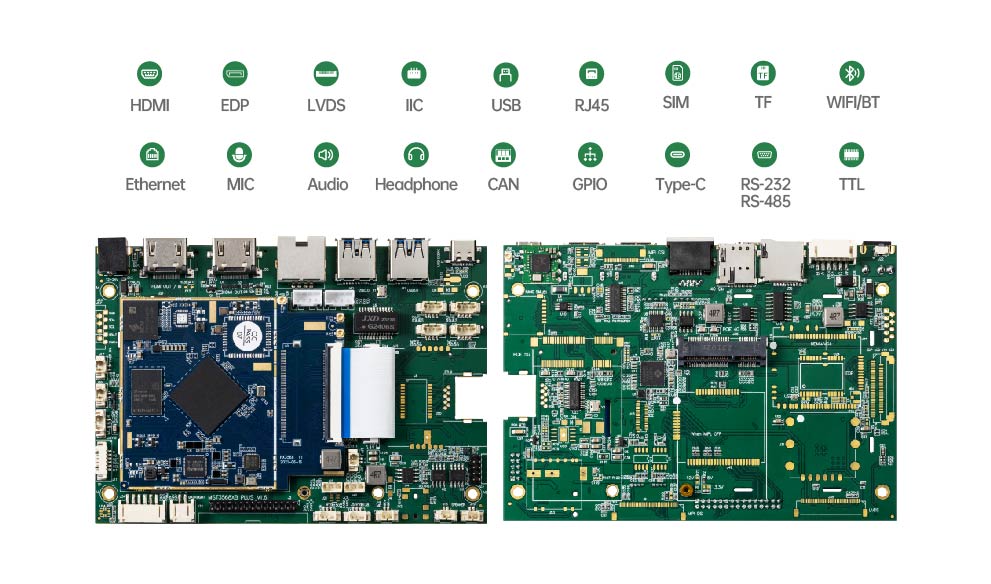

全面接口
  • 以太网:2个千兆RJ-45（1000M）
  • 外设:2个USB3.0、4个USB2.0和多个GPIO

全面接口

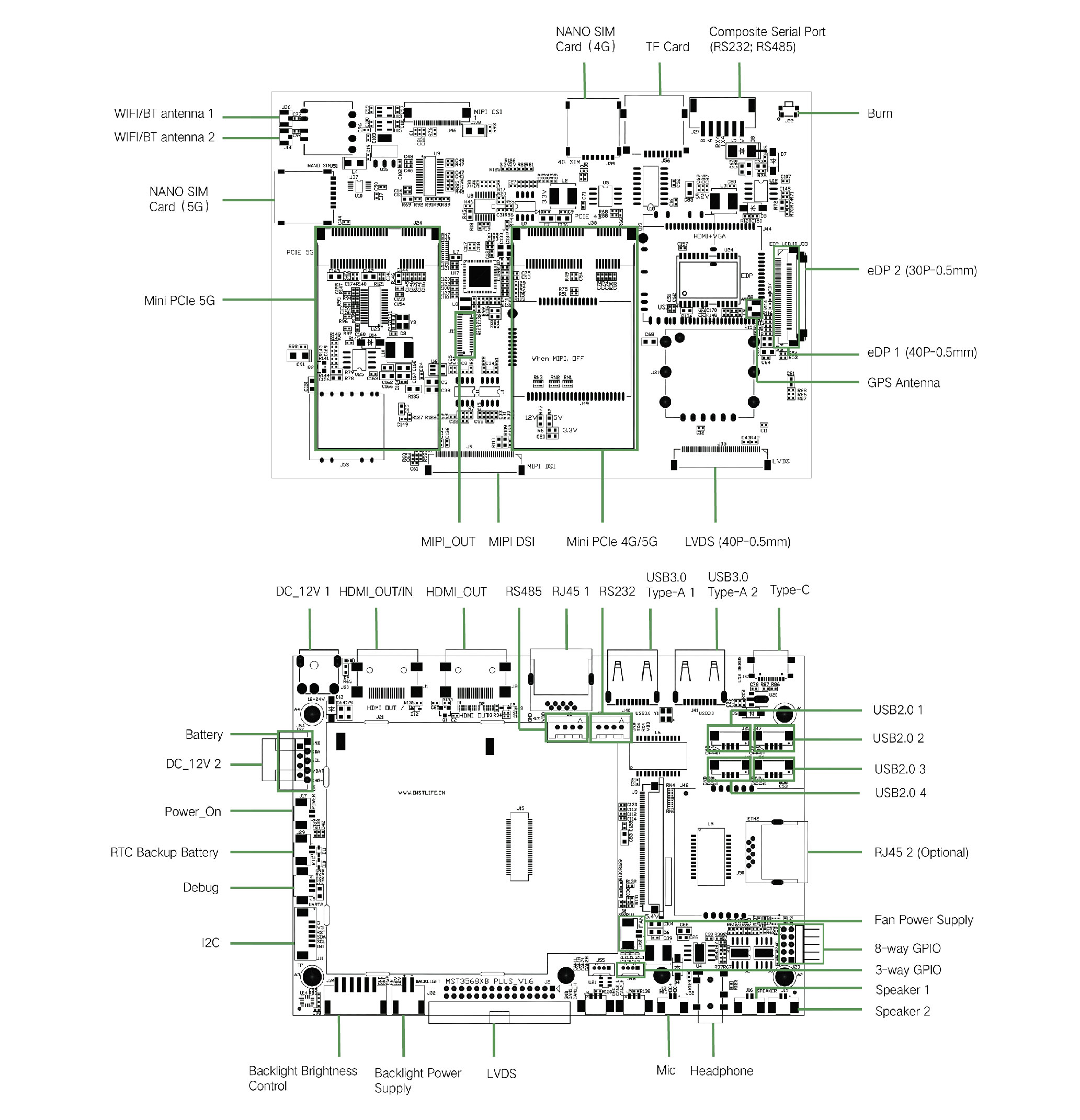

创新能力

创新能力
  • 快速开发生态系统支持:支持200W和500W MIPI 工业相机

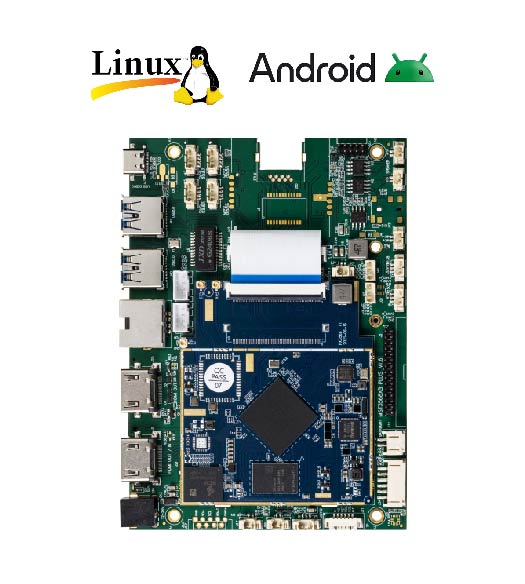

附加功能
  • 模块和系统:4G/5G 模块
  • 预装操作系统:Linux/Android
  • eDP 双屏套件

附加功能

SDK
提供SDK工具包
提供API
Documents
产品文档
教程和示例
  • FAE软硬件技术支持
  • 专业团队在线支持
  • 实时快速响应客户需求
参数表
参数详情
架构ARM
处理器四核 ARM Cortex-A55 Rockchip@RK3568 处理器，主频高达 2.0GHz
系统Android 11/Debian 11/Buildroot/Ubuntu 18.04/Ubuntu 20.04/ 银河麒麟
内存LPDDR4，2GB（可选 4GB、8GB）
存储eMMC，8GB（可选 32GB、64GB、128GB）
拓展支持 Mini-PCIe 4G/5G、RS232、RS485、TTL、CAN、USB 拓展板（选配）
音频输入 / 输出功放 x 2（8Ω,5W）；MIC 输入 x 1
工作电压DC 12V（可选：9-36V）
以太网1000M RJ-45 x 2（一路选配）
CANCAN x 2
MIPI CSIMIPI CSI x 2；支持 200W GC2093、500W GC5032
WIFI802.11 b/g/n x 1（可选配 802.11 ac/ax）
BTBT4.2 x 1（可选版本：BT5.0/5.2）（选配）
串口RS232 x 1；RS485 x 1；复合串口 (RS485;RS232) x 1
USBUSB3.0 Type-A x 2; USB2.0 x 4
Type-C用于下载和调试
耳机支持 3.5mm 双声道耳机（选配）
RTC支持
GPIO8 路 GPIO x 1；3 路 GPIO x 1（选配）
TF 卡支持 1 路自弹式 TF 卡（选配）
SIM 卡Mini-PCIe 4G/5G x 1；Mini-PCIe 5G x 1
LVDS最高支持 1200 x 1920；支持双屏异显（选配）
MIPI最高支持 1200 x 1920；支持双屏异显（选配）
eDP最高支持 1200 x 1920；支持双屏异显（选配）
HDMI OUT最高支持 4K 3840 x 2160；支持双屏异显
HDMI IN支持 USB2.0 MJPEG 1080P@60fps/USB3.0 MJPEG 1080P@60fps/YUV 1080P@60fps（选配）
电源输入DC 12V（可选：9-36V）
电源功率5W（Max.) N/A
工作温度0℃~ 70℃ （可选：-20℃~ 70℃ /-40℃~ 70℃）
存储温度-20℃~ 70℃ N/A
运输温度-20℃~ 70℃ N/A
相对湿度<75%RH N/A
选配配件电源适配器、WIFI/4G 天线、USB 调试下载线、喇叭 /USB 摄像线
