ARM 工业主板 - XB

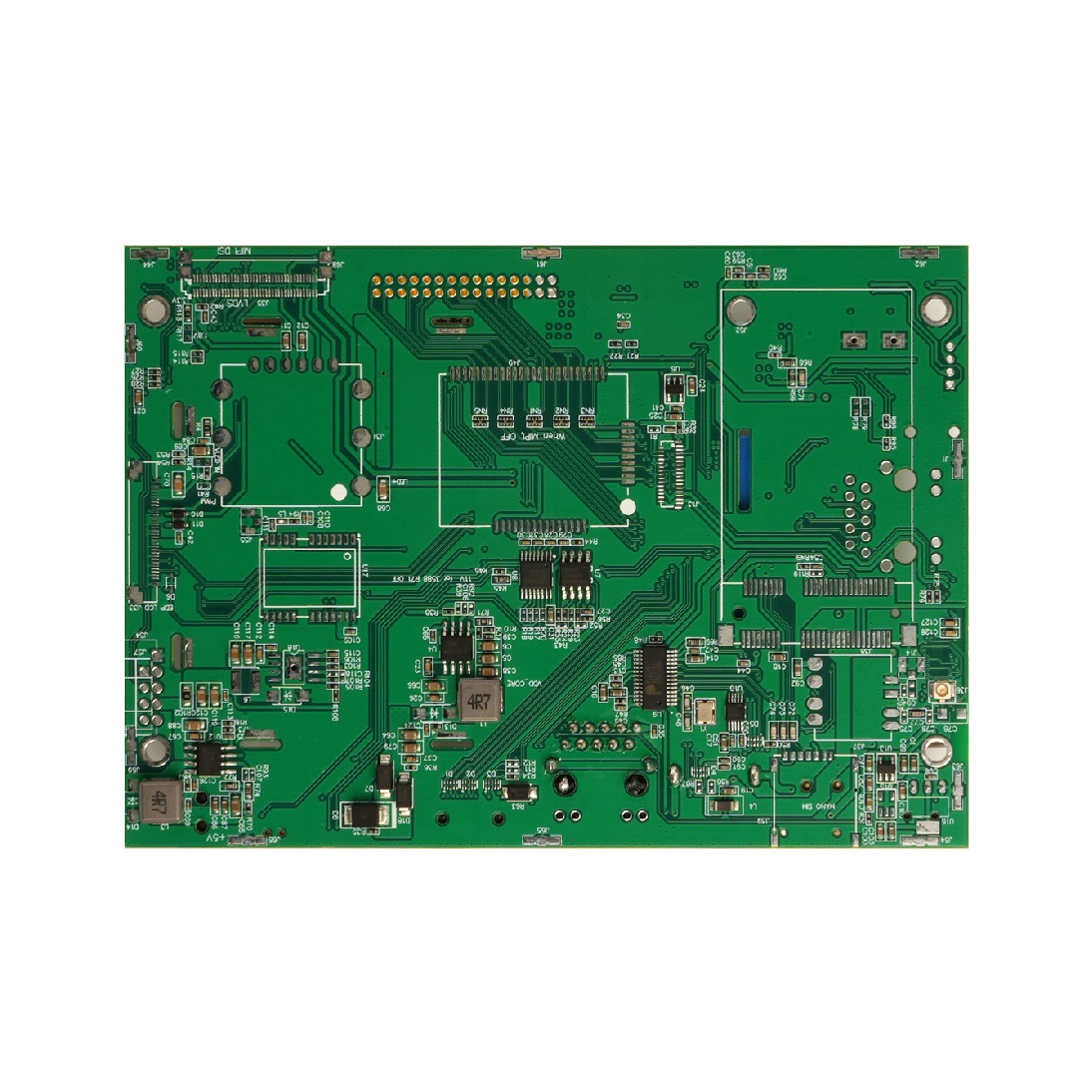

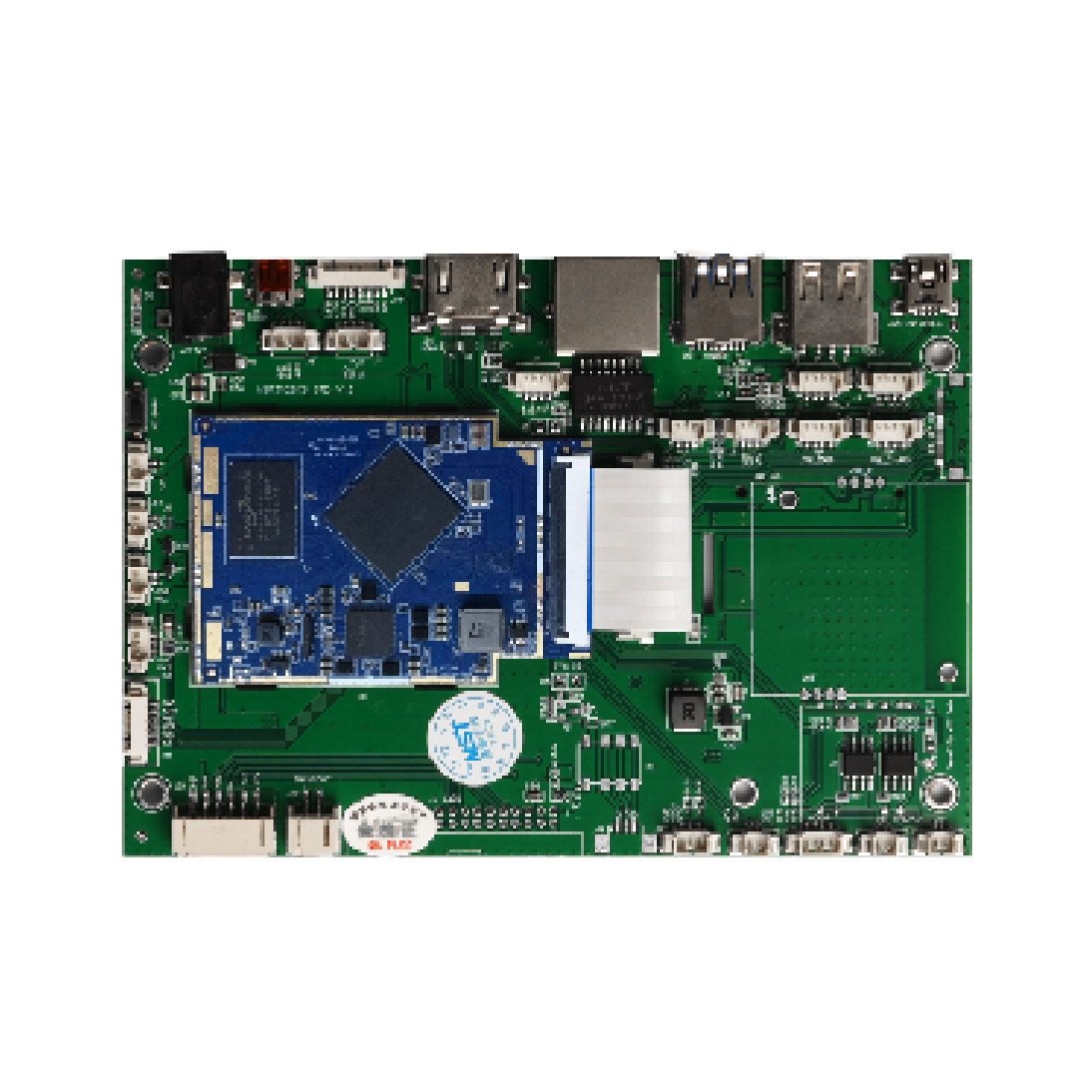

瑞芯微 RK3566 XB 高性价比低功耗
适用于工业自动化产线的小型控制终端、智能物流的扫码设备、中端智能仪表等，性价比高，能满足中等性能需求。
- CPU:四核ARMCortexA-55瑞芯微®RK3566，最高1.8GHz
- 内存:支持最高8GBLPDDR4x和128GBeMMC
- 连接选项:I2C、USB、RJ45、SIM、蓝牙、Wi-Fi、RS-232、RS-485、麦克风、扬声器、耳机、GPIO
- 多媒体接口:HDMI、eDP、LVDS、MIPI
- 扩展支持:1个Mini-PCIe4G模块
- 电源输入:直流12V
- 电源输入:直流12V（可选：9-36V）
- 功耗:5W（最大）
- 工作温度:0℃至70℃（可选：-20℃至70℃/-40℃至70℃）

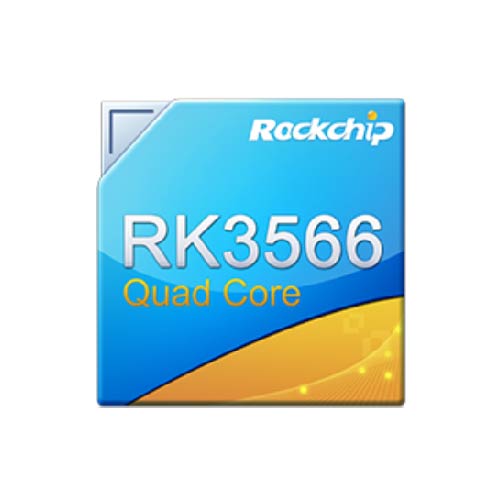

| RK3566
|

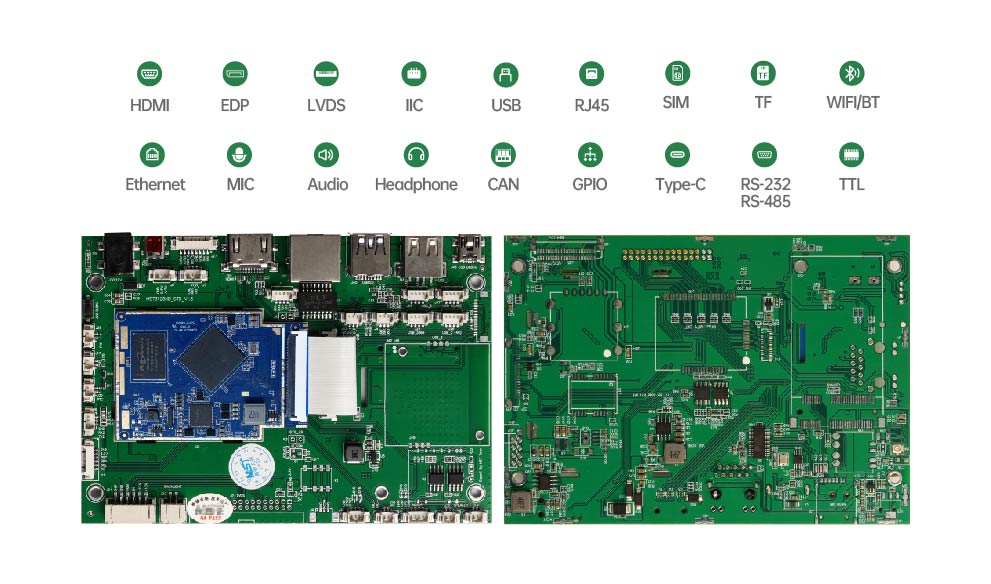

全面接口
|
|

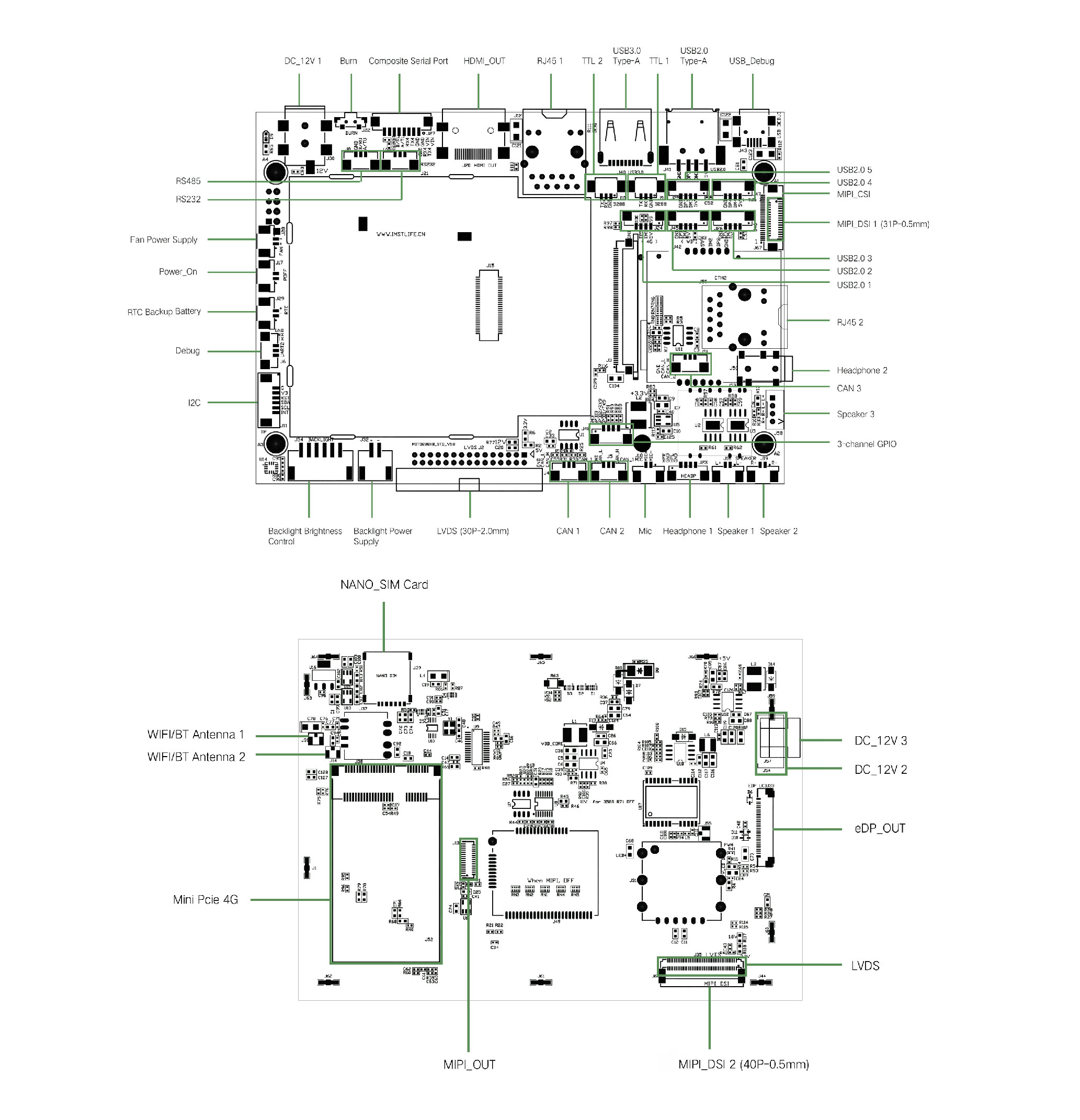

| 创新功能
|

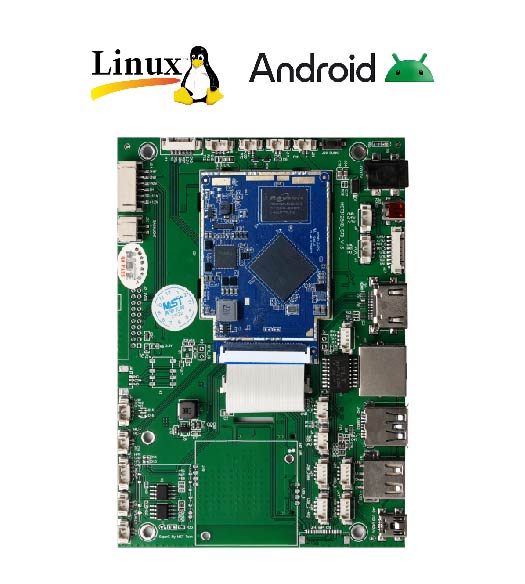

绝对最大额定值
|
|
 提供SDK工具包 提供API 产品文档 教程和示例 |
|
参数表
| 参数 | 详情 |
|---|---|
| 架构 | ARM |
| 处理器 | 四核 ARM Cortex-A55 Rockchip RK3566 处理器，主频高达 1.8GHz |
| 系统 | Android 11/Debian11/Buildroot/Ubuntu 18.04/Ubuntu 20.04/ 银河麒麟 |
| 内存 | LPDDR4x，2GB（可选 4GB、8GB） |
| 存储 | eMMC，8GB（可选 32GB、64GB、128GB） |
| 拓展 | 支持 Mini-PCIe 4G/5G |
| 音频输入 / 输出 | 功放 x 1（4Ω,3W，双声道）；MIC 输入 x 1 |
| 工作电压 | DC 12V |
| 以太网 | 100M RJ-45 x 1 |
| USB 接口 | USB3.0 Type-A x 1；USB2.0 Type-A x 1；USB2.0 x 3（4P-1.25mm） |
| HDMI OUT | 最高支持 1920 x 1080；支持多屏显示 |
| WIFI | 802.11 b/g/n x 1（可选配 802.11 ac/ax） |
| BT | BT4.2 x 1（可选版本：BT5.0/5.2）（选配） |
| 串口 | RS232 x 1; RS485 x 2；TTL x 2 |
| OTG | 用于下载和调试 |
| RTC | 支持 |
| GPIO | 支持 |
| SIM 卡 | 支持 Mini-PCIe 4G x 1 |
| LVDS | 最高支持 1920 x 1080；支持多屏显示（选配） |
| MIPI | 最高支持 1200 x 1920；支持多屏显示（选配） |
| eDP | 最高支持 1200 x 1920；支持多屏显示（选配） |
| 电源输入 | DC 12V N/A |
| 电源功率 | 5W（Max.) N/A |
| 工作温度 | 0℃~ 70℃ 可选：-20℃~ 70/-40℃~ 70℃ |
| 存储温度 | -20℃~ 70℃ N/A |
| 运输温度 | -20℃~ 70℃ N/A |
| 相对湿度 | <75%RH N/A |
